TOPJOB® S – 3 Betätigungsvarianten
Für jede Anwendung die passende Reihenklemme: Hebel, Drücker oder Betätigungsöffnung ? wählen Sie die Varianten, die am besten zu Ihrer Handhabung und Applikation passen.

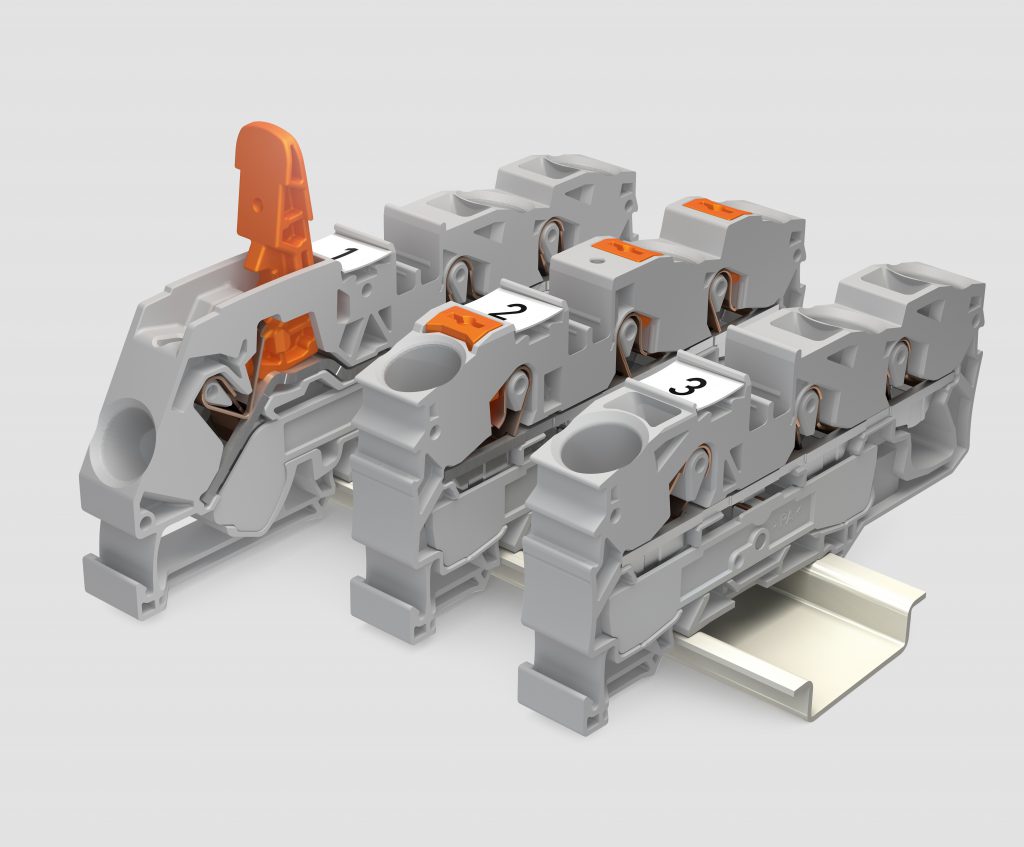

Bild: WAGO Kontakttechnik GmbH & Co. KG3 Betätigungsvarianten = 1 Familie
Durch die Erweiterung der Reihenklemmenfamilie TOPJOB® S kann nun aus drei Betätigungsvarianten gewählt werden: Hebel, Drücker oder Betätigungsöffnung. Wählen Sie die Varianten, die am besten zu Ihrer Anwendung passen.
Vorteile:
Hebel: Alle Leiterarten können einfach und intuitiv per Hand angeschlossen und gelöst werden.
Drücker: Zum Öffnen der Klemmstelle durch den Drücker kann das Betätigungswerkzeug frei gewählt werden.
Betätigungsöffnung: Betätigungswerkzeug bleibt in der Betätigungsöffnung stecken, bis der Leiteranschluss erfolgt ist.
Reihenklemmen mit Hebel
Für den Leiteranschluss wird bei den Reihenklemmen mit Hebel kein Werkzeug benötigt. Das Öffnen sowie Schließen der Klemmstelle erfolgt durch den Hebel ganz einfach mit der Hand. Besonders beim Anschließen von Leitern im Feld profitiert der Anwender von der intuitiven und komfortablen Handhabung. Die Hebel bleiben in der geöffneten Position stehen und ermöglichen so das gleichzeitige Anschließen schwer biegsamer Leiter mit großen Querschnitten. Der Leiteranschluss von eindrähtigen und mehrdrähtigen Leitern sowie feindrähtigen Leitern mit gasdicht aufgecrimpten Aderendhülsen kann auch dank der Push-in CAGE CLAMP®durch direktes Stecken erfolgen.
Reihenklemmen mit Drücker
Das Reihenklemmenprogramm TOPJOB® S gibt es ebenso als Varianten mit Drücker. Die Reihenklemmen mit Drücker sind in den Nennquerschnitten 1,0 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² und 16 mm² erhältlich. Sie sind als 2-Leiter-, 3-Leiter- sowie je nach Größe auch als 4-Leiter-Variante verfügbar. Das Öffnen der Klemmstelle erfolgt durch das Betätigen des Drückers mit einem frei wählbaren Werkzeug. Die Leitereinführungsöffnung ist durch den orangefarbenen Drücker eindeutig und schnell vom Betätigungselement zu unterscheiden. Das Herz der Reihenklemmen TOPJOB® S ist die Push-in CAGE CLAMP®. Sie bietet zusätzlich die Möglichkeit, eindrähtige und mehrdrähtige Leiter sowie feindrähtige Leiter mit gasdicht aufgecrimpten Aderendhülsen werkzeuglos direkt zu stecken.
Reihenklemmen mit Betätigungsöffnung
Die Reihenklemmen TOPJOB® S mit Betätigungsöffnung ermöglichen einen komfortablen Anschluss mit einem Betätigungswerkzeug. Das Betätigungswerkzeug, das für den Anschluss feindrähtiger Leiter genutzt wird, bleibt in der Betätigungsöffnung stecken, bis der Leiteranschluss komplett erfolgt ist. Die Klemmstelle wird offengehalten. Sie haben die Hände frei zum Verdrahten. Die Reihenklemmen mit Betätigungsöffnung haben ein breites und flexibles Produktprogramm. Neben Einstockklemmen mit dem großen Querschnittsbereich von 0,14 mm² bis 25 mm² sowie Doppel- und Dreistockklemmen gibt es Funktionsklemmen für jeden Anwendungsbereich.
Mehr erfahren Sie unter https://www.wago.com/de/verbindungstechnik/reihenklemmen-entdecken/topjob-s-varianten
Für jede Anwendung die passende Reihenklemme: Hebel, Drücker oder Betätigungsöffnung ? wählen Sie die Varianten, die am besten zu Ihrer Handhabung und Applikation passen.
Bild: WAGO Kontakttechnik GmbH & Co. KG3 Betätigungsvarianten = 1 Familie
Durch die Erweiterung der Reihenklemmenfamilie TOPJOB® S kann nun aus drei Betätigungsvarianten gewählt werden: Hebel, Drücker oder Betätigungsöffnung. Wählen Sie die Varianten, die am besten zu Ihrer Anwendung passen.
Vorteile:
Hebel: Alle Leiterarten können einfach und intuitiv per Hand angeschlossen und gelöst werden.
Drücker: Zum Öffnen der Klemmstelle durch den Drücker kann das Betätigungswerkzeug frei gewählt werden.
Betätigungsöffnung: Betätigungswerkzeug bleibt in der Betätigungsöffnung stecken, bis der Leiteranschluss erfolgt ist.
WAGO Kontakttechnik GmbH & Co. KG
Dieser Artikel erschien in www.sps-magazin.de 2019 - 01.10.19.Für weitere Artikel besuchen Sie www.sps-magazin.de
