Kompaktdrive für MultiAchsanwendungen von Sigmatek
Vor zehn Jahren berichtete das SPS-MAGAZIN mit dem Titel 'Sechs auf einen Streich' über den Kompakt-Drive SDD 1000 von Sigmatek für Multi-Achsanwendungen. Durch die Option, bis zu sechs Motoren mit einem Gerät anzusteuern, sollte der Servoantrieb im Maschinenbau mehr Performance und Dynamik auf weniger Bauraum ermöglichen.
Bild: Sigmatek GmbH & Co KG
Bild: Sigmatek GmbH & Co KG / TeDo Verlag GmbHDynamische MultiachsAnwendungen

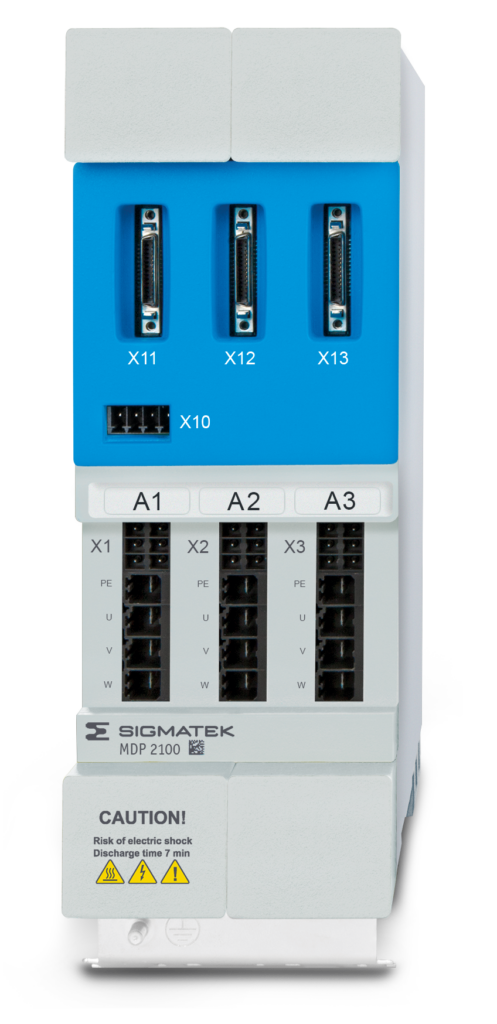

Die Serie MDD 2000 ist konzipiert für dynamische Multiachs-Anwendungen. Das modulare Multiachs-Servosystem kombiniert eine hohe Leistungsdichte und moderne Regler-Performance in einem platzsparenden Gehäuse. Bei Entwicklung der neuen Drive-Generation hat der Anbieter großes Augenmerk daraufgelegt, ein sehr flexibles System zu realisieren, das Spielraum für die Individualisierung und passgenaue Antriebskonzepte bietet. Die Dias-Drives der neuen Serie kombinieren Dynamik und Präzision mit sehr kompakten Gerätemaßen. Die MDD-2000-Servodrives können ein- oder dreiphasig mit 230 bis 480V AC betrieben werden. Neben ein bis drei Achsen sind Versorgung, Netzfilter, Bremswiderstand und Zwischenkreis ebenfalls an Bord - und das auf nur 75x240x219mm in Baugröße 1 mit bis zu 3x5A Nenn- bzw. 3x15A Spitzenstrom. So wird eine außergewöhnlich hohe Leistungsdichte erzielt. Der Überlastfaktor liegt bei bis zu 300 Prozent. Sehr kurze Reglerzykluszeiten von 62,5µs verleihen den Dias-Drives eine exzellente Servo-Performance. Die Module können standalone oder im Verbund mit beliebig vielen MDD-2000-Achsmodulen beider Baugrößen eingesetzt werden. Dabei lassen sie sich in Anreihtechnik werkzeuglos verbinden. So entfällt eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskopplung und Echtzeit-Ethernet-Kommunikation. Im Standard integriert sind viele zertifizierte Safety-Funktionen gemäß SIL3 bzw. PLe sowie die Einkabellösung Hiperface DSL, womit sich der Verkabelungsaufwand reduziert.
Vor zehn Jahren berichtete das SPS-MAGAZIN mit dem Titel 'Sechs auf einen Streich' über den Kompakt-Drive SDD 1000 von Sigmatek für Multi-Achsanwendungen. Durch die Option, bis zu sechs Motoren mit einem Gerät anzusteuern, sollte der Servoantrieb im Maschinenbau mehr Performance und Dynamik auf weniger Bauraum ermöglichen.
Bild: Sigmatek GmbH & Co KGBild: Sigmatek GmbH & Co KG / TeDo Verlag GmbHDynamische MultiachsAnwendungen
Die Serie MDD 2000 ist konzipiert für dynamische Multiachs-Anwendungen. Das modulare Multiachs-Servosystem kombiniert eine hohe Leistungsdichte und moderne Regler-Performance in einem platzsparenden Gehäuse. Bei Entwicklung der neuen Drive-Generation hat der Anbieter großes Augenmerk daraufgelegt, ein sehr flexibles System zu realisieren, das Spielraum für die Individualisierung und passgenaue Antriebskonzepte bietet. Die Dias-Drives der neuen Serie kombinieren Dynamik und Präzision mit sehr kompakten Gerätemaßen. Die MDD-2000-Servodrives können ein- oder dreiphasig mit 230 bis 480V AC betrieben werden. Neben ein bis drei Achsen sind Versorgung, Netzfilter, Bremswiderstand und Zwischenkreis ebenfalls an Bord - und das auf nur 75x240x219mm in Baugröße 1 mit bis zu 3x5A Nenn- bzw. 3x15A Spitzenstrom. So wird eine außergewöhnlich hohe Leistungsdichte erzielt. Der Überlastfaktor liegt bei bis zu 300 Prozent. Sehr kurze Reglerzykluszeiten von 62,5µs verleihen den Dias-Drives eine exzellente Servo-Performance. Die Module können standalone oder im Verbund mit beliebig vielen MDD-2000-Achsmodulen beider Baugrößen eingesetzt werden. Dabei lassen sie sich in Anreihtechnik werkzeuglos verbinden. So entfällt eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskopplung und Echtzeit-Ethernet-Kommunikation. Im Standard integriert sind viele zertifizierte Safety-Funktionen gemäß SIL3 bzw. PLe sowie die Einkabellösung Hiperface DSL, womit sich der Verkabelungsaufwand reduziert.
Sigmatek GmbH & Co KG
Dieser Artikel erschien in SPS-MAGAZIN 11 (Oktober) 2024 - 16.10.24.Für weitere Artikel besuchen Sie www.sps-magazin.de
