Schaltschrankheizung mit Lüfter
Bis zu 23 Prozent Energieeinsparung
Dank kompakter Bauform findet die Schaltschrankheizung mit Lüfter in vielen Anwendungen Platz. Erhältlich ist sie in ungeregelten Basis-Ausführungen mit Fix-Leistung oder als intelligent gesteuerte Plus-Ausführungen mit variabler Leistung.
Bild: Stego Elektrotechnik GmbHElektrische Anlagen beispielsweise in Schaltschränken müssen oft widrigen Bedingungen trotzen: Gerade im Bereich der Stromversorgungssysteme und der erneuerbaren Energien, besonders in Windkraftanlagen, aber auch im Bereich von Infrastruktur und Maschinenbau, sind Schaltschränke oft beträchtlichen Temperaturschwankungen und teils hoher relativer Luftfeuchtigkeit ausgesetzt. Das bringt das Problem der Kondensatbildung mit sich. Denn kondensierende Feuchtigkeit verursacht Kurzschlüsse, die bestenfalls den Ausfall der Anlage durch Abschaltung, schlimmstenfalls aber die Zerstörung elektrischer und elektronischer Komponenten in Schaltschränken oder anderen elektrischen Einbauräumen verursachen. Eine effektive Lösung, das zu verhindern, sind Schaltschrankheizungen. Mit der Schaltschrankheizung CS 032 bringt die Stego Elektrotechnik zwei kompakte Modelle - CS 032 Basis und CS 032 Plus - die mit integrierten Lüftern, die Effizienz und Leistung bei gleichzeitig flexibler Platzierung und einfacher Montage vereinen. Mit einer Breite von 66, Höhe von 96 und Tiefe von 120mm finden diese auch in dicht bestückten Schaltschränken Platz. Die Auslegung für Einsatztemperaturen von -45 bis 70°C (-49 bis 158°F) und eine relative Luftfeuchtigkeit von bis zu 90% sowie Ausführungen für 220 bis 240V AC und 110 bis 120V AC Betriebsspannung eröffnen ein breites Spektrum an Einsatzmöglichkeiten.

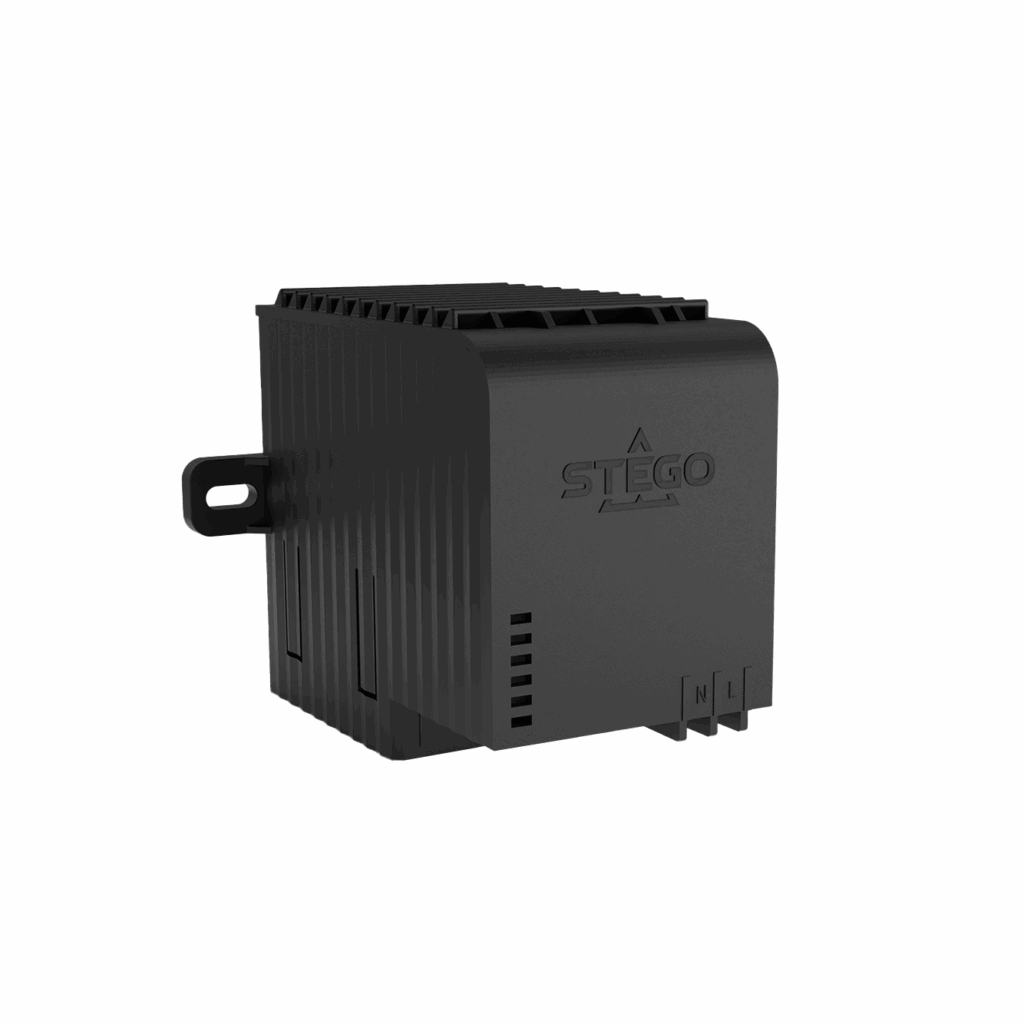

Bild: Stego Elektrotechnik GmbHCS 032 Basis: kompakt in drei Heizleistungen
Die ungeregelte Basisausführung ist in drei Ausführungen mit Heizleistungen von 600, 800 und 1.000W erhältlich. Sie lässt sich einfach an eine bereits bestehende Steuerung anschließen. Die Schaltschrankheizung CS 032 Basis kann in unterschiedlichen Einbaulagen montiert werden: So, dass der warme Luftstrom entweder seitlich oder vertikal ausgerichtet ist. Die CS 032 Basis besitzt, wie die Plus-Ausführung auch, einen integrierten automatischen Temperaturwächter, der bei einem zwar unwahrscheinlichen, aber dennoch möglichen Lüfterausfall den Überhitzungsschutz aktiviert.

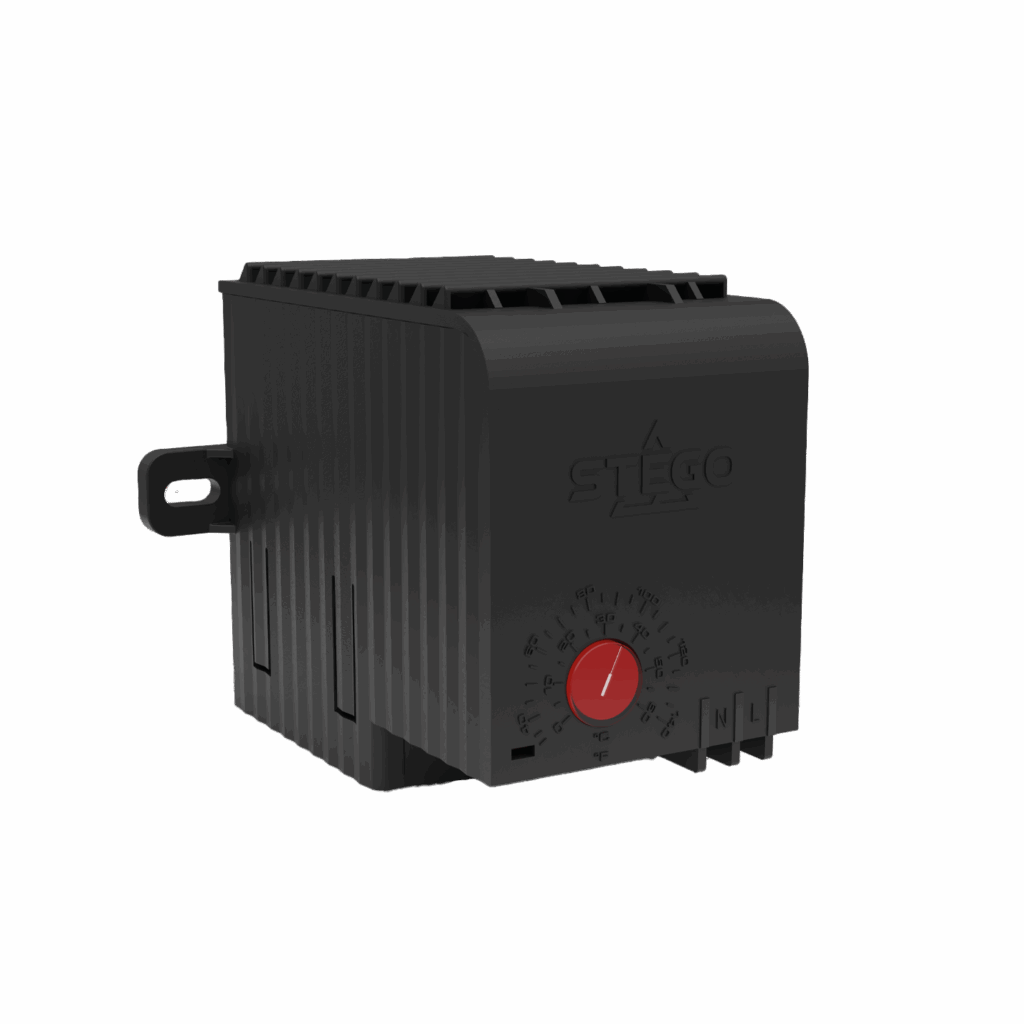

CS 032 Plus: Flexibilität bei einem Plus an Effizienz
Die Plus-Ausführung wartet mit einer variabel einstellbaren Heizleistung zwischen 600 und 1.200W und einer intelligenten Regelung für den optimierten Heizbetrieb auf. Die gewünschte Temperatur lässt sich stufenlos über ein Wählrad einstellen. Bei großen Temperaturabfällen (z.B. in sehr kalten Umgebungen) aktiviert die Plus-Ausführung eine Schnellheizfunktion, die mit maximaler Heizleistung und Lüfterdrehzahl arbeitet. Bei nur geringen Abweichungen von der Zieltemperatur hingegen schaltet die Heizung in ihre Effizienzfunktion mit reduzierter Leistung und passt diese zeitabhängig an. Dadurch wird der Energieverbrauch optimiert und laut Anbieter bis zu 23 Prozent Energie eingespart. Auch bei der Montage bringt das Plus-Modell ein mehr an Möglichkeiten mit sich: Es lässt sich sogar überkopf montiert betreiben. Ein weiterer angenehmer Nebeneffekt des CS 032 Plus ist, dass Lagerhaltung und Arbeitsvorbereitung deutlich vereinfacht werden, da nur noch ein Gerät für variable Leistungsanforderungen vorgehalten werden muss.
Einfache Montage und sichere Handhabung
Platz im Schaltschrank ist knapp. Das merkt man spätestens dann, wenn man eine Schaltschrankheizung darin montieren muss. Um das einfacher zu machen, liegt der CS 032 serienmäßig ein Befestigungssatz für die Clipbefestigung auf der 35mm-DIN-Schiene und die Schraubbefestigung bei. Der elektrische Anschluss geht dank Push-In-Klemme schnell und werkzeuglos von Statten. Das spart erfahrungsgemäß nicht nur bis zu zwei Drittel der Zeit beim Anschluss, sondern garantiert auch eine stabile und sichere elektrische Verbindung - auch beim Transport vorkonfektionierter Schaltschränke. Bei Arbeiten im Schaltschrank hat die Sicherheit oberste Priorität, insbesondere der Schutz vor versehentlichem Berühren. Das Kunststoffgehäuse der Schaltschrankheizung ist touch-safe konzipiert und wird nur so warm, dass ein Berühren, beispielsweise während Wartungsarbeiten, keine Gefährdung darstellt.
Bild: Stego Elektrotechnik GmbHCS 032 Basis: kompakt in drei Heizleistungen
Die ungeregelte Basisausführung ist in drei Ausführungen mit Heizleistungen von 600, 800 und 1.000W erhältlich. Sie lässt sich einfach an eine bereits bestehende Steuerung anschließen. Die Schaltschrankheizung CS 032 Basis kann in unterschiedlichen Einbaulagen montiert werden: So, dass der warme Luftstrom entweder seitlich oder vertikal ausgerichtet ist. Die CS 032 Basis besitzt, wie die Plus-Ausführung auch, einen integrierten automatischen Temperaturwächter, der bei einem zwar unwahrscheinlichen, aber dennoch möglichen Lüfterausfall den Überhitzungsschutz aktiviert.
STEGO Elektrotechnik GmbH
Dieser Artikel erschien in SCHALTSCHRANKBAU 5 (September) 2025 - 04.09.25.Für weitere Artikel besuchen Sie www.schaltschrankbau-magazin.de
