Zuverlässige Energieverteilung für moderne Logistikzentren
Einfache Installation und hohe Wartungsfreundlichkeit
Am Standort Schwaig, direkt am Münchner Flughafen, realisiert die Group7 International Logistics den Neubau einer modernen Unternehmenszentrale sowie eines zukunftsfähigen Multi-User-Logistikzentrums auf hohem Niveau. Group7 wurde 2006 als internationales Logistikunternehmen mit Hauptsitz in München gegründet und ist heute mit rund 750 Mitarbeitern und eigenen Niederlassungen deutschlandweit vertreten. Das Dienstleistungsunternehmen erwirtschaftete 2024 einen Umsatz von 190 Millionen Euro und verfügt weltweit über 195 internationale Stützpunkte.

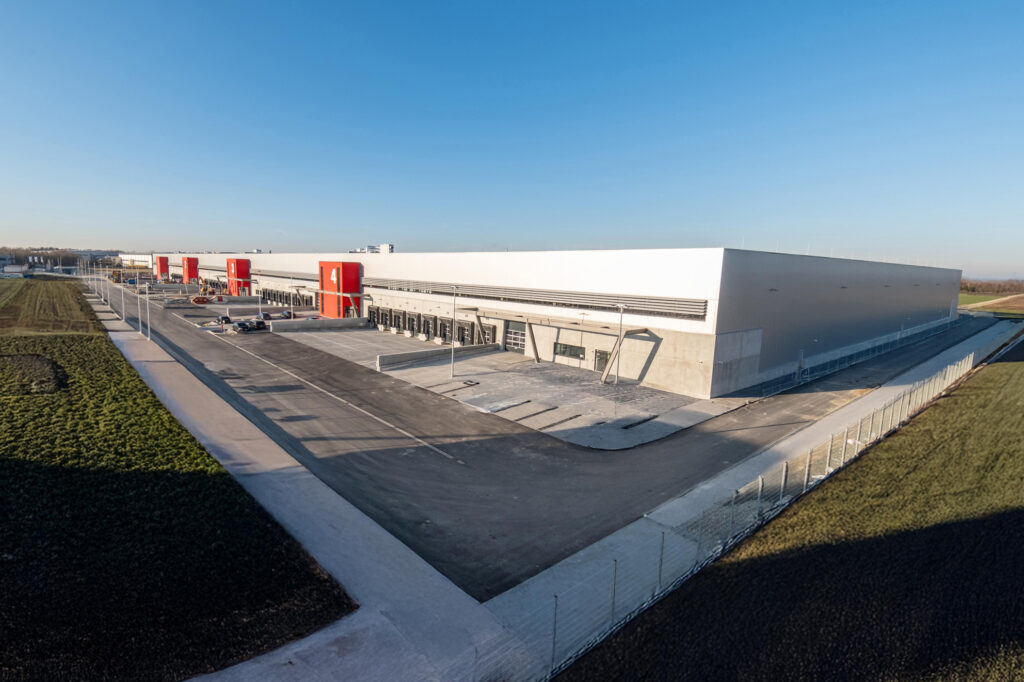

Bild: Hager Vertriebsgesellschaft mbH & Co. KGMit dem neuen 60.000 Quadratmeter großen Dienstleistungszentrum und einem angeschlossenen Verwaltungsgebäude mit 5.000 Quadratmetern schafft Group7 die Bedingungen für effiziente Logistikprozesse und modernes Arbeiten. Der Fokus liegt hierbei auf hoher Flexibilität und kundenorientierter Prozessabwicklung.
Bild: Hager Vertriebsgesellschaft mbH & Co. KG
Energieverteilung bis 4.000A
Die Energieversorgung des Logistikzentrums in Schwaig erfolgt über vier Mittelspannungstransformatoren. Eine zentral installierte Niederspannungshauptverteilung stellt die Energieverteilung für die fünf Hallenbereiche sowie die angeschlossene Sprinklerzentrale sicher. Zum Einsatz kommt an dieser Stelle das modulare Energieverteilungssystem Unimes H von Hager. Es zeichnet sich durch eine klare Struktur, einfache Installation und hohe Wartungsfreundlichkeit aus. Die Anlage erfüllt hohe Anforderungen an Anlagensicherheit und -verfügbarkeit - ergänzt durch geprüfte Kurzschlussfestigkeit sowie Erdbeben- und Schockbeständigkeit. Ausgelegt für Betriebsströme bis 4.000A bietet Unimes H eine zukunftssichere Lösung für industrielle Anwendungen.

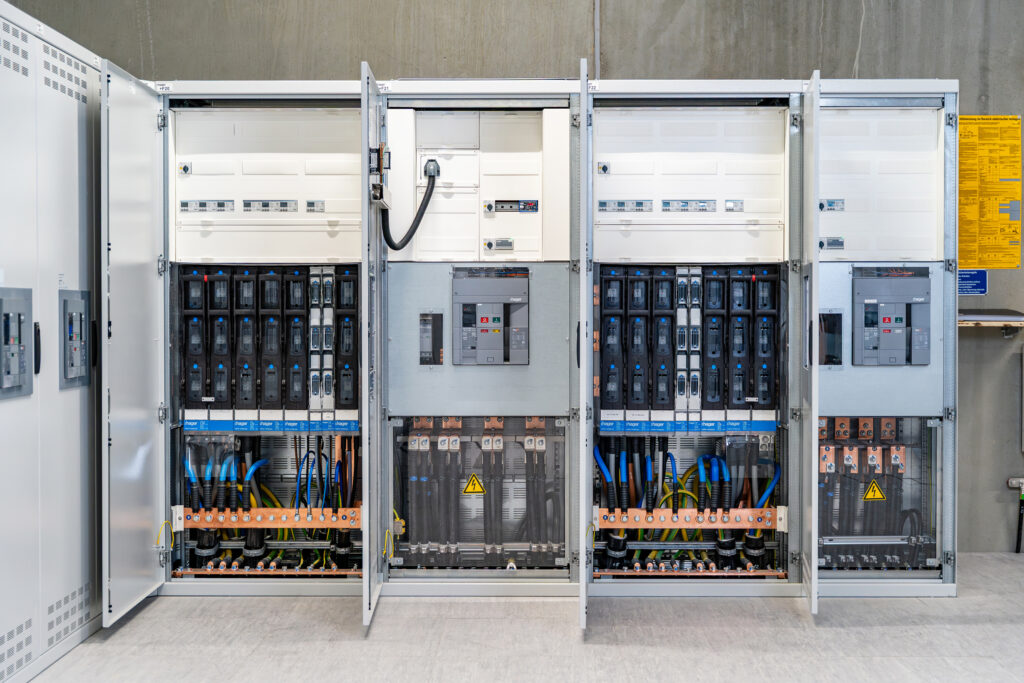

Bild: Hager Vertriebsgesellschaft mbH & Co. KGHohe Anlagenverfügbarkeit durch intelligente Schalt- und Schutzgeräte
Für die Energieverteilungen Unimes H gibt es ein umfangreiches Zubehör- und Geräteprogramm, das flexible und individuelle Lösungen für Energie-Schaltgerätekombinationen nach DIN EN61439-1/-2 in Niederspannungshauptverteilungen ermöglicht. Dazu zählen neben Montagematerialien, Sammelschienensystemen und -trägern vor allem die offenen Leistungsschalter HW+. Sie bieten hohe Anlagenverfügbarkeit und sind sowohl in Festeinbau- als auch in Einschubtechnik erhältlich und auf Unimes H abgestimmt. Die Schalter können als Einspeiseschalter für trafonahe Anwendungen in Niederspannungshauptverteilern eingesetzt werden, da sie bei selektiver Einstellung Kurzschlussströme ausreichend lange halten können, ohne auszulösen. Damit bleibt dem Schutzgerät, das dem Fehler am nächsten liegt, genügend Zeit, um den Fehler abzuschalten. Das sorgt für eine hohe Anlagenverfügbarkeit und reduziert Ausfallzeiten. Für Anwendungen mit Unimes H sind drei Bauformen der offenen Leistungsschalter verfügbar: HW1 für Anlagen bis 1.600A, HW2 für Lösungen bis 2.500A und HW4 für Anlagen bis 4.000A. Insgesamt kommen in der Logistikhalle von Group7 fünf HW1, acht HW2 sowie ein HW4 als Kuppelschalter zum Einsatz. Alle Schalter sind mit den intelligenten Auslöseeinheiten Sentinel oder Sentinel Energy kombinierbar und bieten eine breite Zubehörpalette für individuelle Anforderungen. Beide Auslöseeinheiten bieten kontraststarke LCD-Anzeigen, die eine sichere sowie einfache Handhabung und Bedienung ermöglichen. Während sentinel grundlegende Schutzfunktionen ermöglicht, bietet Sentinel Energy darüber hinaus erweiterte Schutz- und Alarmfunktionen für eine zukunftssichere Energieverteilung. Diese mess- und kommunikationsfähige Auslöseeinheit der Genauigkeitsklasse 0,5 nach IEC61557-12 kann mit den Kommunikationsmodulen Modbus RTU oder auch TCP konfiguriert werden.
Planungstools von der Netzberechnung bis zur Inbetriebnahme
Die Energieverteilung im Logistikzentrum wurde in enger Abstimmung mit dem Kunden und dem Hager-Innendienst geplant und auf Basis der einpoligen Pläne des Kunden ein maßgeschneidertes Konzept für die Schaltanlage entwickelt - technisch auf die Projektanforderungen abgestimmt, gefertigt durch die Firma Vortmann Innovative Elektrotechnik aus Schwalmtal, die das Projekt als Partner im Schaltanlagenbau begleitet hat. Bei Group7 kamen die digitalen Tools Hagercad und der HW+-Konfigurator zum Einsatz: Hagercad ermöglicht eine normgerechte Planung und vollständige Dokumentation, während der HW+-Konfigurator die Auswahl und Konfiguration der Leistungsschalter vereinfacht. So wurde eine effiziente und transparente Projektumsetzung mit hoher Planungssicherheit gewährleistet. Hagercad und der HW+-Konfigurator sind zwei der sechs digitalen Software- und Konfigurationslösungen, die Schaltanlagenbauer, Elektrohandwerker, Planer und Technische Gebäudeausstatter bei der Planung von Hager Energieverteilungen bis 4.000A unterstützen - von der Ausschreibung über die Projektierung und Planung bis hin zur Inbetriebnahme und Nutzung. Die Tools sind miteinander vernetzt, sodass sie einen reibungslosen Ablauf durch alle Projektphasen gewährleisten. Neben Hagercad für die Projektierung und dem HW+-Konfigurator stehen folgende Tools zur Verfügung: Hagercad Calc für die Netzberechnung, das Ausschreibungsprogramm Hagerplan, Hager Power Setup für die Inbetriebnahme der offenen Leistungsschalter HW+ sowie die Visualisierungs-App Hager Power Touch, mit der sich Betriebszustand und alle Messwerte der HW+-Leistungsschalter überwachen lassen.
Am Standort Schwaig, direkt am Münchner Flughafen, realisiert die Group7 International Logistics den Neubau einer modernen Unternehmenszentrale sowie eines zukunftsfähigen Multi-User-Logistikzentrums auf hohem Niveau. Group7 wurde 2006 als internationales Logistikunternehmen mit Hauptsitz in München gegründet und ist heute mit rund 750 Mitarbeitern und eigenen Niederlassungen deutschlandweit vertreten. Das Dienstleistungsunternehmen erwirtschaftete 2024 einen Umsatz von 190 Millionen Euro und verfügt weltweit über 195 internationale Stützpunkte.
Bild: Hager Vertriebsgesellschaft mbH & Co. KGMit dem neuen 60.000 Quadratmeter großen Dienstleistungszentrum und einem angeschlossenen Verwaltungsgebäude mit 5.000 Quadratmetern schafft Group7 die Bedingungen für effiziente Logistikprozesse und modernes Arbeiten. Der Fokus liegt hierbei auf hoher Flexibilität und kundenorientierter Prozessabwicklung.Bild: Hager Vertriebsgesellschaft mbH & Co. KG
Energieverteilung bis 4.000A
Die Energieversorgung des Logistikzentrums in Schwaig erfolgt über vier Mittelspannungstransformatoren. Eine zentral installierte Niederspannungshauptverteilung stellt die Energieverteilung für die fünf Hallenbereiche sowie die angeschlossene Sprinklerzentrale sicher. Zum Einsatz kommt an dieser Stelle das modulare Energieverteilungssystem Unimes H von Hager. Es zeichnet sich durch eine klare Struktur, einfache Installation und hohe Wartungsfreundlichkeit aus. Die Anlage erfüllt hohe Anforderungen an Anlagensicherheit und -verfügbarkeit - ergänzt durch geprüfte Kurzschlussfestigkeit sowie Erdbeben- und Schockbeständigkeit. Ausgelegt für Betriebsströme bis 4.000A bietet Unimes H eine zukunftssichere Lösung für industrielle Anwendungen.
Hager Vertriebsgesellschaft mbH & Co. KG
Dieser Artikel erschien in SCHALTSCHRANKBAU 6 (Oktober) 2025 - 02.10.25.Für weitere Artikel besuchen Sie www.schaltschrankbau-magazin.de
