Innenliegende Scharniere
Verdeckt, manipulationssicher und ästhetisch
Sie sind meist unsichtbar, aber entscheidend: Innenliegende Scharniere verbinden Türen und Klappen auf funktionale und zugleich ästhetische Weise sicher mit dem Gehäuse. Besonders bei Anwendungen mit hohen Anforderungen an Design und Sicherheit zeigen sie ihre Stärken. Während klassische Scharniere an ihre Grenzen stoßen, eröffnen innenliegende Lösungen neue konstruktive Freiheiten.
Bild: Emka Beschlagteile GmbH & Co. KGScharniere übernehmen in technischen Anwendungen die präzise Bewegungskopplung zwischen zwei Bauteilen, beispielsweise zwischen Rahmen und Tür oder Klappe. Je nach Einsatzfall werden sie geschraubt, geklipst oder verschweißt, wobei ein Scharnierstift die drehbare Verbindung über eine feste Achse herstellt. Unterschieden wird zwischen trennbaren Varianten, die ein Aushängen der Tür ermöglichen, und untrennbaren Ausführungen mit dauerhaft verbundenen Scharnierhälften. Die Vielfalt reicht vom einfachen Filmscharnier aus Kunststoff über gestanzte, gerollte und gegossene Ausführungen aus Zink, Aluminium, Stahl und Edelstahl bis hin zu hochentwickelten Getriebescharnieren für komplexe Bewegungsanforderungen.

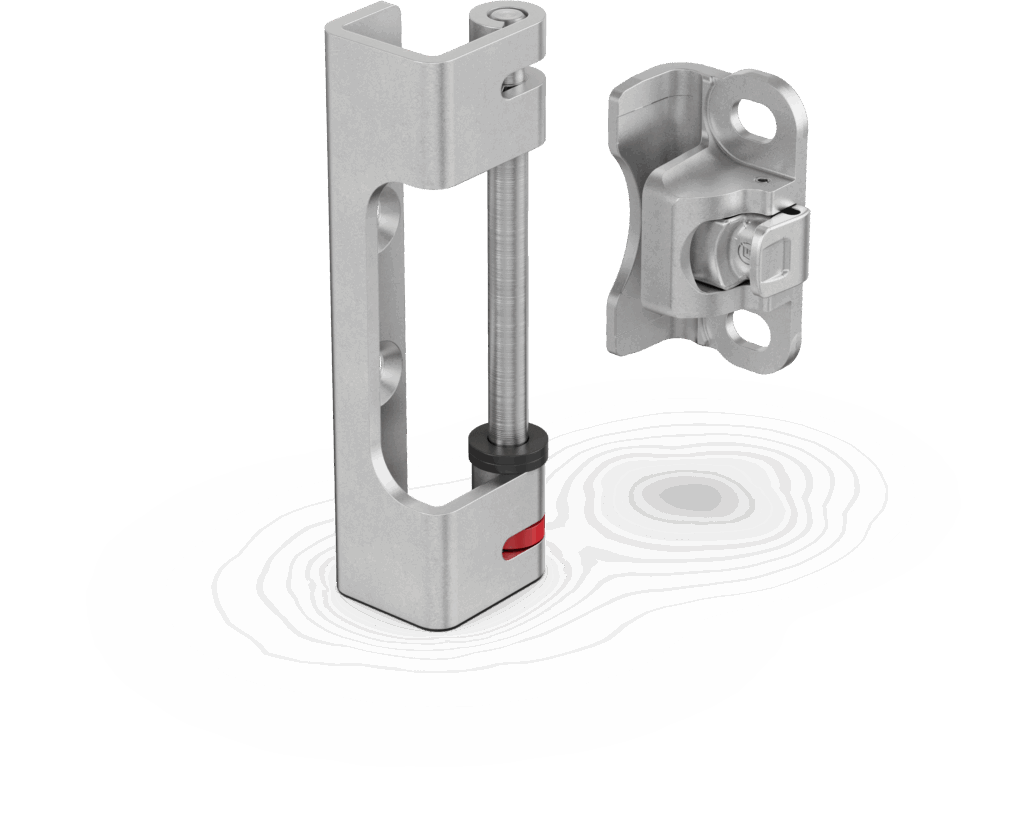

Bild: Emka Beschlagteile GmbH & Co. KGTechnische Anforderungen in der Schaltschranktechnik
Die Auswahl eines geeigneten Scharniersystems erfolgt nicht allein auf Basis der Türgeometrie oder der Optik. In industriellen Anwendungen, insbesondere im Schaltschrank- und Gehäusebau, sind vielmehr funktionale, sicherheitsrelevante und mechanische Kriterien entscheidend. So müssen die Scharniere in der Lage sein, das Türgewicht über viele Öffnungszyklen hinweg zuverlässig zu tragen ohne Einbußen bei Stabilität oder Präzision. Gleichzeitig ist ein definierter Öffnungswinkel notwendig, der je nach Anwendung bei 90, 125 oder 180° liegt. Gerade bei Reihenschränken oder beengten Einbauverhältnissen ist dabei eine kollisionsfreie Beweglichkeit unerlässlich. Die Aushängbarkeit ist ein weiteres wichtiges Merkmal, denn in vielen Fällen muss die Tür temporär vollständig entfernt werden, beispielsweise für den Einbau von Komponenten oder bei Wartungsarbeiten. Die Möglichkeit, die Tür werkzeuglos zu lösen, steigert die Bedienfreundlichkeit erheblich. Ebenso entscheidend ist die Kompaktheit der Bauteile: Insbesondere in kompakten Gehäusen muss das Scharnier so ausgelegt sein, dass es möglichst wenig Platz beansprucht und nicht mit benachbarten Komponenten kollidiert. Hinzu kommen die Anforderungen an Widerstandsfähigkeit und Langlebigkeit. Feuchtigkeit, Staub, chemische Einflüsse oder Temperaturschwankungen wirken auf das Bauteil ein. Dies erfordert den gezielten Einsatz widerstandsfähiger Werkstoffe und geeigneter Oberflächenveredelungen. Gleichzeitig steigt in vielen Einsatzfeldern die Anforderung an die Sicherheit: Scharniere dürfen keine potenzielle Schwachstelle im Gehäuse darstellen. Besonders bei Outdoor-Anwendungen oder sicherheitskritischen Installationen ist es entscheidend, dass sie von außen weder zugänglich sind noch sich demontieren lassen. Ein verdeckter Einbau kann in solchen Fällen einen erheblichen Sicherheitsgewinn bedeuten.
Vielseitige Anwendungsmöglichkeiten
Innenliegende Scharniere erfüllen viele dieser Anforderungen besonders effektiv. Sie eignen sich sowohl für außen aufliegende als auch für flächenbündige Türen. Als Weltmarktführer für Verschlüsse, Scharniere und Dichtungen im Schaltschrankbau bietet Emka für beide Varianten passende Lösungen. Ob in der Stromversorgung, Telekommunikation oder E-Mobilität - technische Anlagen im Außenbereich sind Witterung und Vandalismus in besonderem Maße ausgesetzt. Stromverteilerschränke und Ladesäulen für Elektrofahrzeuge müssen nicht nur funktional und normgerecht, sondern auch dauerhaft sicher verschlossen sein. Innenliegende Scharniere bieten hier klare Vorteile: Sie sind von außen nicht sichtbar, bieten keine Angriffsfläche für Manipulationen und sind besser gegen Regen, Schmutz und Temperaturwechsel geschützt. Besonders durch die Möglichkeit der Montage sogar innerhalb des Dichtungsbereichs bleibt auch das Scharnier selbst noch besser vor Witterung geschützt. Für derartige Anwendungsfälle bietet sich das 90° Verschwindscharnier von Emka an, das zudem werkzeuglos aushängbar ist. In modernen Serverräumen und Netzwerkinfrastrukturen spielt neben der Funktionalität zunehmend auch das Design eine entscheidende Rolle. Enge Gänge, Glasfronten und eine flächenbündige Bauweise erfordern verdeckte Bauteile. Innenliegende Scharniere sorgen für eine klare, reduzierte Optik. Die Möglichkeit, die Tür im Bedarfsfall werkzeuglos auszuhängen, erhöht die Flexibilität im laufenden Betrieb zusätzlich und verhindert, dass geöffnete Türen in engen Gängen zwischen den Servern Fluchtwege blockieren. Genau diese Anforderungen erfüllt das 125° Scharnier mit unverlierbarem Stift von Emka, das sich sowohl rechts als auch links an Tür und Gehäuse montieren lässt. Im Fahrzeugbau - insbesondere bei Reisemobilen, Sonderfahrzeugen oder Bahnwaggons - stehen gleich mehrere Anforderungen im Fokus: geringes Gewicht, klare Optik und sicherer Verschluss. Innenliegende Scharniere wie das 180° Getriebescharnier von Emka für innenliegende Türen bei Wohnmobilen lassen sich problemlos in das Karosseriedesign integrieren, ohne die äußere Linienführung zu unterbrechen. Darüber hinaus bieten sie besseren Schutz gegen äußere Einwirkungen und damit ein sehr hohes Maß an Sicherheit. Dabei müssen sie möglichst klein und dennoch robust gebaut sein, um den Nutzungsraum nicht einzuschränken.
Fazit
Innenliegende Scharniere bieten eine praxisbewährte Lösung für verdeckte, sichere und zugleich designorientierte Türanbindungen in anspruchsvollen Anwendungen. Die Lösungen von Emka erfüllen dabei die gestiegenen Anforderungen hinsichtlich Optik, Präzision, Stabilität und Langlebigkeit. Sie gewährleisten eine effiziente Anwendung und Montage und ermöglichen durch ihre Konstruktionsdetails einen vielseitigen Einsatz.
Sie sind meist unsichtbar, aber entscheidend: Innenliegende Scharniere verbinden Türen und Klappen auf funktionale und zugleich ästhetische Weise sicher mit dem Gehäuse. Besonders bei Anwendungen mit hohen Anforderungen an Design und Sicherheit zeigen sie ihre Stärken. Während klassische Scharniere an ihre Grenzen stoßen, eröffnen innenliegende Lösungen neue konstruktive Freiheiten.
Bild: Emka Beschlagteile GmbH & Co. KGScharniere übernehmen in technischen Anwendungen die präzise Bewegungskopplung zwischen zwei Bauteilen, beispielsweise zwischen Rahmen und Tür oder Klappe. Je nach Einsatzfall werden sie geschraubt, geklipst oder verschweißt, wobei ein Scharnierstift die drehbare Verbindung über eine feste Achse herstellt. Unterschieden wird zwischen trennbaren Varianten, die ein Aushängen der Tür ermöglichen, und untrennbaren Ausführungen mit dauerhaft verbundenen Scharnierhälften. Die Vielfalt reicht vom einfachen Filmscharnier aus Kunststoff über gestanzte, gerollte und gegossene Ausführungen aus Zink, Aluminium, Stahl und Edelstahl bis hin zu hochentwickelten Getriebescharnieren für komplexe Bewegungsanforderungen.
EMKA Beschlagteile GmbH & Co. KG
Dieser Artikel erschien in SCHALTSCHRANKBAU 7 (November) 2025 - 06.11.25.Für weitere Artikel besuchen Sie www.schaltschrankbau-magazin.de
