Aderendhülsen für die Leiterendbehandlung
Kleine Komponenten mit großer Wirkung
Aderendhülsen haben sich bei der Leiterendbehandlung bewährt und sichern langlebige elektrische Verbindungen. Obwohl gesetzlich nicht vorgeschrieben, zeigt die Praxis: Der Verzicht auf hochwertige Aderendhülsen kann technische Probleme und Folgekosten verursachen. Der Beitrag beleuchtet technische, wirtschaftliche sowie normative Aspekte und zeigt, warum Aderendhülsen heute wie künftig eine zentrale Rolle spielen.
Bild: Phoenix Contact GmbH & Co. KGEin unbehandeltes Leiterende kann sich spreizen - vergleichbar mit einem ausgefransten Schnürsenkel. Aderendhülsen bündeln die Litzen, verhindern das Aufspleißen und ermöglichen durch Crimpen eine definierte Kontaktfläche für eine sichere elektrische Verbindung.
Bild: Phoenix Contact GmbH & Co. KG
Bild: Phoenix Contact GmbH & Co. KGSchlüsselkomponente für Prozesssicherheit und wirtschaftliche Effizienz
Aderendhülsen dienen primär als Verspleißschutz, bieten aber weitere Vorteile: Sie erleichtern die Handhabung, ermöglichen eine schnellere Verdrahtung und schützen die Litzen auch bei wiederholtem Umverdrahten. Zudem verbessern sie Vibrationssicherheit, Übergangswiderstände und Kontaktsicherheit - was Wartungskosten, Ausfallzeiten und Reklamationen reduziert. Trotz des zusätzlichen Arbeitsschritts des Crimpens bieten sie Effizienzvorteile, besonders bei hoher Verdrahtungsdichte, etwa im Schaltschrankbau. Gemäß der DIN EN60999-1 ist die Verwendung von Aderendhülsen nicht explizit gefordert. Dennoch können Aderendhülsen die normativen Anforderungen an Klemmverbindungen wirksam unterstützen oder sogar verbessern. Alternativen wie Ultraschallschweißen erzeugen stoffschlüssige Verbindungen ohne zusätzliches Verbrauchsmaterial, sind jedoch vergleichsweise kostenintensiv und wenig flexibel für Änderungen oder Reparaturen im Feld. Reihenklemmen von Phoenix Contact mit Push-X-Technologie erlauben eine werkzeuglose und schnelle Verdrahtung, mit oder ohne Aderendhülse. Die Wahl hängt von den individuellen Anforderungen ab: Grundsätzlich entsprechen alle Anschlussstellen bei Phoenix Contact den geltenden Normvorgaben. Wer jedoch besonderen Wert auf Verspleißschutz, definierte Querschnittskennzeichnung und potenziell geringere Übergangswiderstände legt, findet in der Aderendhülse eine bewährte Ergänzung.
Materialien, Normen und Werkzeuge - Qualität beginnt im Detail

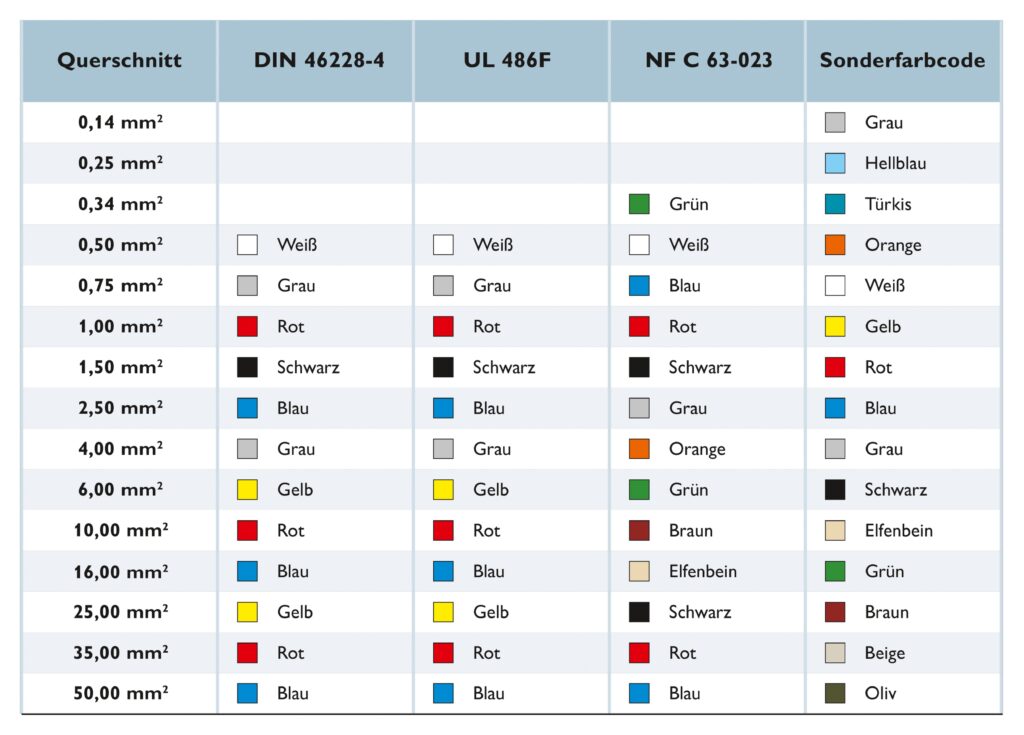

Die Qualität der Hülse ist entscheidend. Die Normen DIN46228 (Teile 1-4) und UL486F stellen eine zuverlässige, reproduzierbare Verbindung sicher. Die DIN46228 legt ein gezieltes Augenmerk auf die zulässigen Kupferwerkstoffvarianten, die Ausführung sowie die Eingrenzung der Materialhärte. Besonders die Härte ist ein zentraler Qualitätsfaktor. Beim Crimpen muss die Hülse homogen verformbar sein, ohne zu reißen oder einen unzureichenden Formschluss mit dem Leiterende zu bilden. Eine zu geringe Härte führt zu instabiler Verformung, eine zu hohe Härte dagegen zu Rissen und Kontaktproblemen (besonders bei der Verwendung von selbsteinstellenden Crimpzangen). Die Folge sind mit erhöhten Übergangswiderständen einhergehende Kontaktunterbrechungen, was wiederum Spannungsfall, Wärmeentwicklung bis hin zur Brandgefahr nach sich ziehen kann. Eine erhöhte Materialhärte ist häufig ein Merkmal preisgünstiger Aderendhülsen - ein Indiz dafür, dass der werkstofftechnisch entscheidende Weichglühprozess nach dem Ziehen des Kupfers ausgelassen wurde. Auf internationalen Märkten wird aus Kostengründen häufig auf Varianten gesetzt, welche die in der DIN46228 festgelegte Maximalhärte von 105HV (Härte nach Vickers) überschreiten. Die UL486F, besonders relevant in Nordamerika, verfolgt einen systemischen Ansatz. Zwar stellt sie, ebenfalls wie die DIN46228, geometrische und technische Anforderungen an die Aderendhülse selbst. Sie rückt jedoch die spezifische und geprüfte Kombination aus Hülse und Crimpwerkzeug als Grundbedingung für eine normkonforme Verpressung in den Mittelpunkt - vergleichbar mit einem Schlüssel-Schloss-Prinzip. Entsprechend zeigt das UL-Logo auf einer Aderendhülsenverpackung zunächst, dass die Hülsen den Qualitätskriterien entsprechen. Eine zertifizierte Verbindung liegt jedoch nur dann vor, wenn sie mit dem geprüften Werkzeug verarbeitet wurden. Die normativen Anforderungen an die mechanische Festigkeit der Crimpverbindung werden durch Leiterauszugsprüfungen festgestellt. Dabei wird validiert, ob der Leiter unter vorgegebener, querschnittsabhängiger Zugbelastung sicher in der Hülse verbleibt. In der industriellen Praxis gelingt ein Rückschluss auf die Qualität der Verbindung auch anhand diverser optischer Merkmale, die sich Bild 3 entnehmen lassen.
Aderendhülsen - flexibel, wirtschaftlich, bewährt
Aderendhülsen sind mehr als nur Verbrauchsmaterial: Sie sichern langlebige elektrische Verbindungen und gelten trotz fehlender Pflicht als Stand der Technik in der klassischen Leiterendbehandlung, besonders bei feindrähtigen Leitern und Anwendungen mit Schraub- oder Federkraftklemmen. Sie lassen sich einfach und kostengünstig verarbeiten, ob manuell oder automatisiert.
Aderendhülsen haben sich bei der Leiterendbehandlung bewährt und sichern langlebige elektrische Verbindungen. Obwohl gesetzlich nicht vorgeschrieben, zeigt die Praxis: Der Verzicht auf hochwertige Aderendhülsen kann technische Probleme und Folgekosten verursachen. Der Beitrag beleuchtet technische, wirtschaftliche sowie normative Aspekte und zeigt, warum Aderendhülsen heute wie künftig eine zentrale Rolle spielen.
Bild: Phoenix Contact GmbH & Co. KGEin unbehandeltes Leiterende kann sich spreizen - vergleichbar mit einem ausgefransten Schnürsenkel. Aderendhülsen bündeln die Litzen, verhindern das Aufspleißen und ermöglichen durch Crimpen eine definierte Kontaktfläche für eine sichere elektrische Verbindung.Bild: Phoenix Contact GmbH & Co. KG
