Kabelschutz sichert PV-Anlage im hochalpinen Raum
Vorzeigeprojekt der Energiewende
Der hochalpine Tauernwindpark ist ein Pionierprojekt der europäischen Energiewende. Um die Anlage auch unter extremen Bedingungen langfristig sicher und effizient zu betreiben, setzten die Projektpartner auf Spezialisten. Eine entscheidende Rolle spielte dabei die Zusammenarbeit mit Fränkische Rohrwerke, die mit ihren Kabelschutzlösungen für die nötige Langzeitstabilität der parkeigenen Photovoltaikanlagen sorgen.
Bild: Fränkische RohrwerkeKabelschutzlösungen für Solar- und Photovoltaikanlagen
Mit dem Co-flex PP-UV verfügt Fränkische über ein Produkt, das über einen Zeitraum von rund 20 Jahren hohen UV-Schutz garantiert. Das geschlitzte, wiederverschließbare Kunststoff-Wellrohr eignet sich für Neuinstallationen und die nachträgliche Montage im Außenbereich. Die Vorteile auf einen Blick:
3 Hoher UV-Schutz: Beständigkeit über rund 20 Jahre
3 Wiederverschließbar: Einfaches Öffnen und Schließen ermöglicht unkomplizierte Nachinstallation von Leitungen.
3 Robust und flexibel: Beständig gegen Witterungseinflüsse und mechanische Beanspruchung.
3 Schnelle Montage: Geschlitzte Ausführung erspart aufwändiges Einziehen.
Bild: Fränkische Rohrwerke
Bild: Fränkische RohrwerkePassende Komponenten
á Einzugswerkzeug: Für einfaches Einziehen bei kleinen Durchmessern.

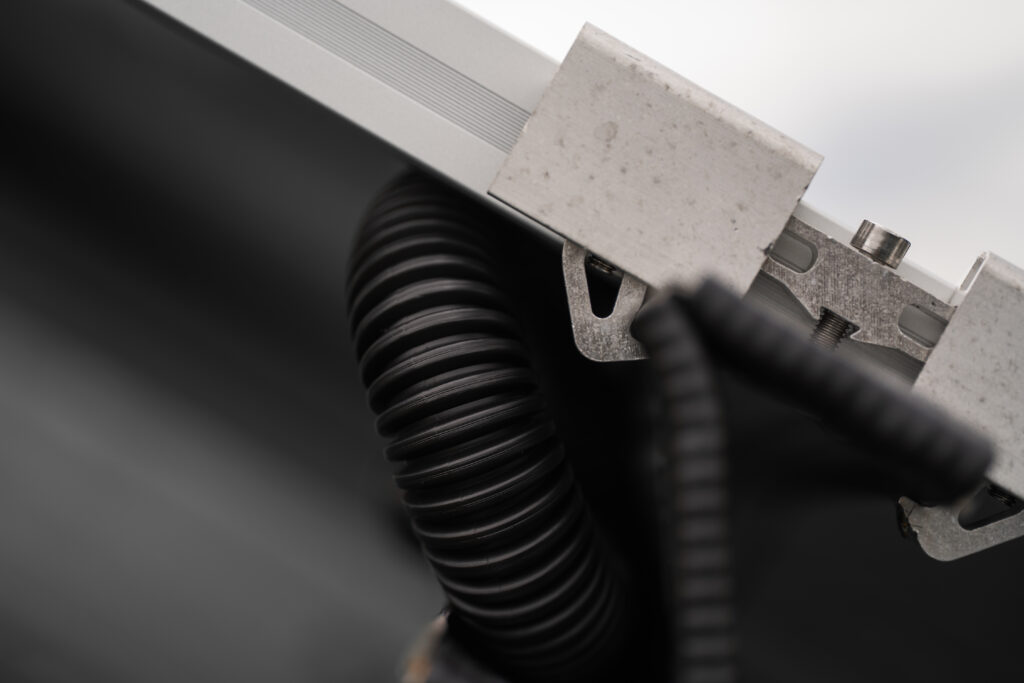

á COS-Befestigungsschellen: Zur sicheren Fixierung der Co-Flex Wellrohre.
á COV: Teilbare Verschraubung inkl. teilbarer Gegenmutter mit PG-Gewinde zum Anschluss an Verteiler und Geräte.
á Cofix-Verschraubung: Teilbare Verschraubung mit metrischem Gewinde zum Anschluss an Verteiler und Geräte.
á Cofix-Gegenmutter: Teilbare Gegenmutter mit metrischem Gewinde für Cofix-Verschraubung.

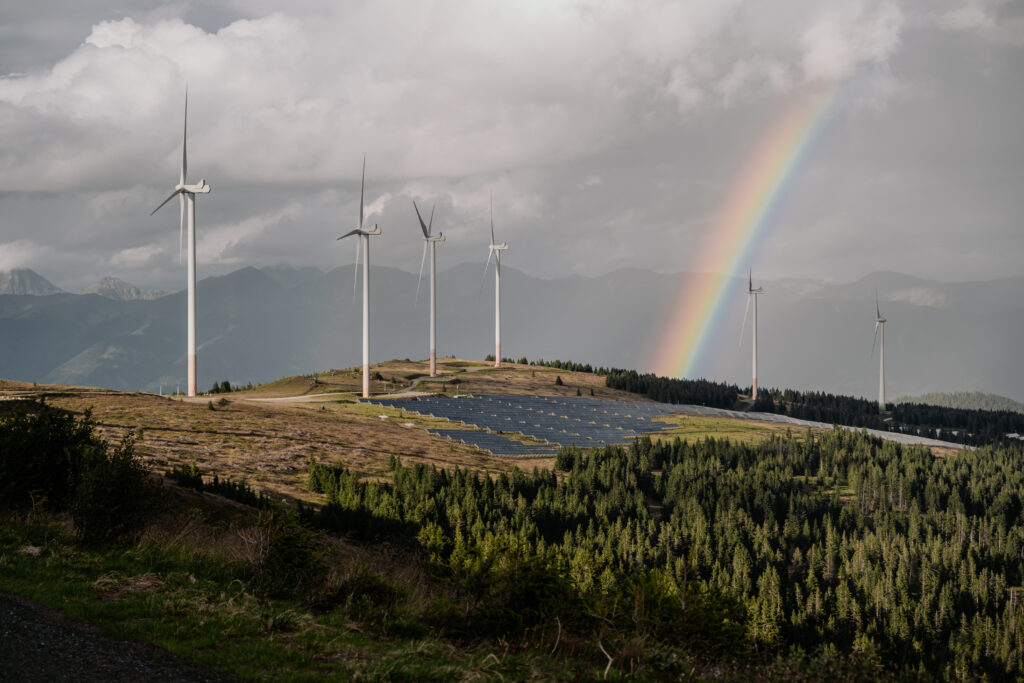

Auf fast 2.000m Höhe, im Gebirgsmassiv der Niederen Tauern in der Steiermark, liegt der Tauernwindpark - ein Leuchtturmprojekt der europäischen Energiewende. Betreiber ist der österreichische Windkraftpionier ImWind. Bereits bei ihrer Errichtung im Jahr 2002 schrieb die Anlage Geschichte: Mit dreizehn Windkraftanlagen (WKA) des Typs Vestas V66 war sie damals der höchstgelegene Windpark der Welt. Anfangs ein reiner Windpark, wurde sie 2011 um eine Photovoltaikanlage mit zunächst zwei Megawattpeak (MWp) Leistung erweitert, im Jahr 2014 folgte eine WEA vom Typ E92. Vier Jahre später wurde der Windpark einem Repowering unterzogen und die alten V66 durch neun V117 ersetzt. Im Jahr 2023 erfolgte der nächste große Schritt: die grundlegende Umwandlung zu einer echten Hybridanlage. Durch die Integration eines der größten hochalpin gelegenen Solarparks in Europa nutzt das Projekt die bestehende Netzanschluss-Infrastruktur doppelt und erzielt damit erhebliche Synergieeffekte. Zehn Windräder, die bereits bestehende PV-Anlage und 17.368 neue Solarmodule erzeugen heute gemeinsam eine Leistung von rund 44MW - genug, um etwa 24.000 österreichische Haushalte mit Strom zu versorgen. Allein die neue PV-Anlage steuert knapp 10MWp bei, womit jährlich rund 4.000 Haushalte versorgt und mehr als 7.200 Tonnen CO2 eingespart werden können.
Bild: Fränkische RohrwerkeLogistik und Technik auf höchstem Niveau
Die Umsetzung dieses Hybridprojekts war eine logistische und technische Meisterleistung. Als Generalunternehmer für die Errichtung des Solarparks verantwortlich: Goldbeck Solar, ein weltweit aktiver EPC-Spezialist (Engineering, Procurement and Construction = Planung, Beschaffung, Konstruktion) für Photovoltaikanlagen mit Sitz in Hirschberg a. d. Bergstraße (Deutschland). Ein Spezialist war hier gefragt, denn in dieser Höhenlage treffen Vorteile wie eine intensive Sonneneinstrahlung, kühlere Temperaturen und beständige Winde auf extreme Herausforderungen. Die Zufahrtsstraße ist nur von April bis Oktober befahrbar, im Winter sind Transporte nur mit Spezialfahrzeugen, über das Skigebiet Lachtal/Rossalpe oder per Hubschrauber möglich. Eine präzise Planung und die Verwendung zuverlässiger Materialien waren daher beim Bau der Anlage entscheidend.
Bild: Fränkische Rohrwerke
Bild: Fränkische RohrwerkeDie Herausforderung: Kabelschutz unter Extrembedingungen
Im Hinblick auf die benötigten zuverlässigen Materialien kam der elektrischen Infrastruktur eine besondere Rolle zu: Die Verkabelung der Solarmodule muss dauerhaft vor extremen Witterungsbedingungen, starken Temperaturschwankungen, intensiver UV-Strahlung und Nagetierverbiss geschützt werden. Denn eine Beschädigung der Kabel würde zum einen den sicheren Betrieb der Anlage gefährden und zum anderen hohe Reparaturkosten mit sich bringen. Da das Gelände nicht eingezäunt ist, muss zusätzlich sichergestellt sein, dass Wanderer und Besucher nicht unbeabsichtigt mit den Kabeln in Berührung kommen. Besondere Anforderungen ergaben sich auch bei der Installation. Da Solarmodule oft mit vorkonfektionierten Steckern - etwa MC4 - geliefert werden, wäre die Verlegung in herkömmlichen, nicht teilbaren Schutzrohren kaum möglich gewesen. Goldbeck Solar benötigte deshalb eine qualitativ hochwertige Lösung, die eine schnelle, flexible und sichere nachträgliche Montage zulässt. Ausschlaggebend für die Entscheidung waren zudem die zuverlässige Lieferfähigkeit des Herstellers und dessen kurze Lieferzeiten, da diese für die termingerechte Umsetzung des Projekts von entscheidender Bedeutung waren.
Bild: Fränkische RohrwerkeCo-Flex - geschlitzte und wiederverschließbare Wellrohre

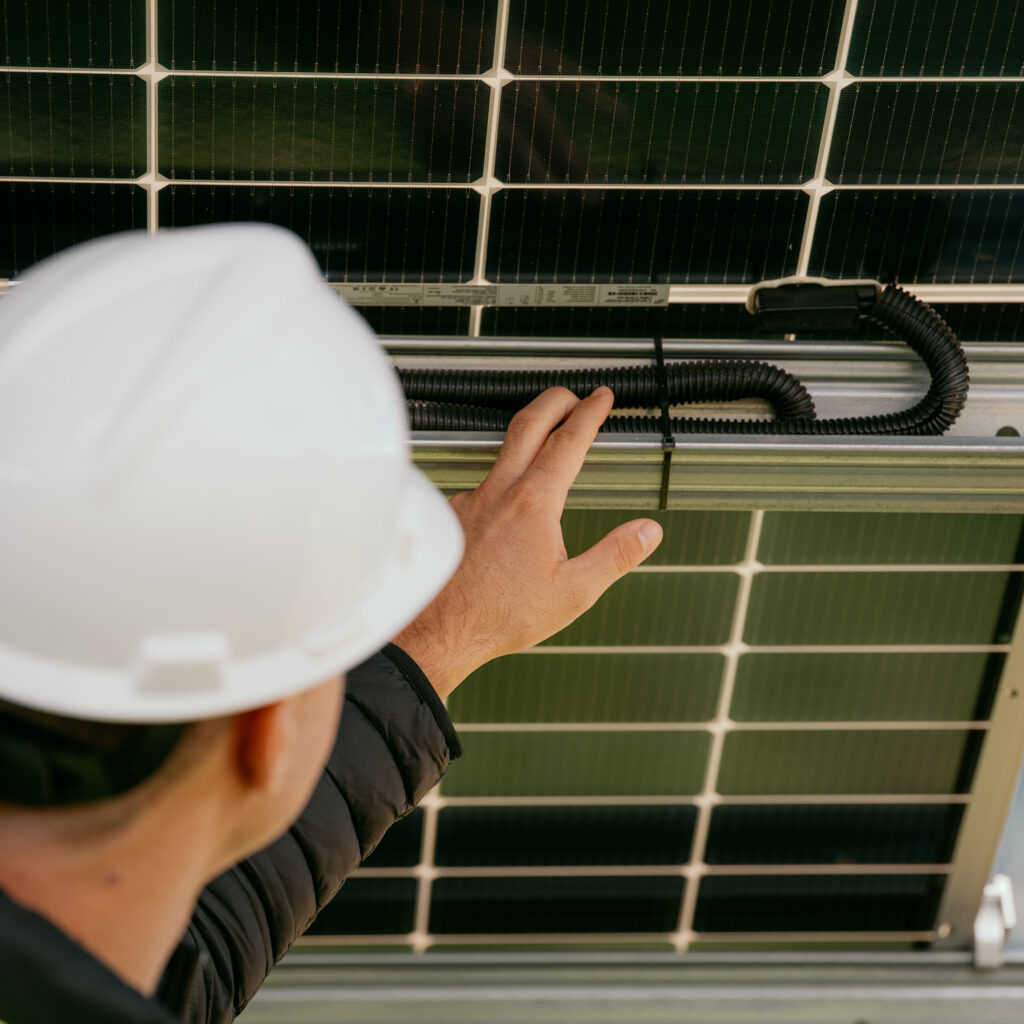

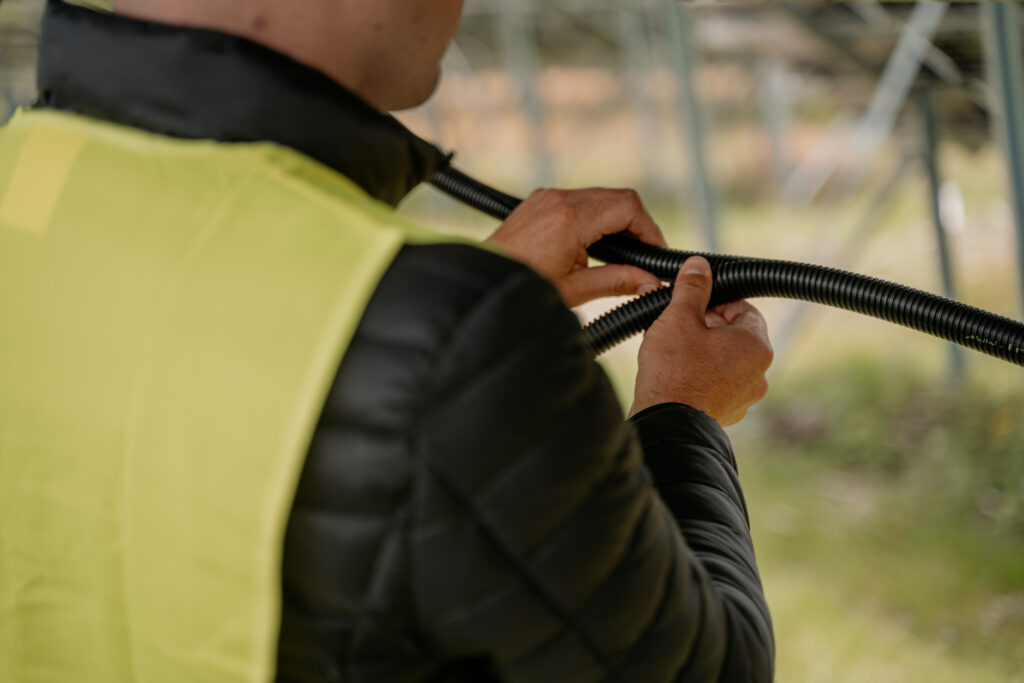

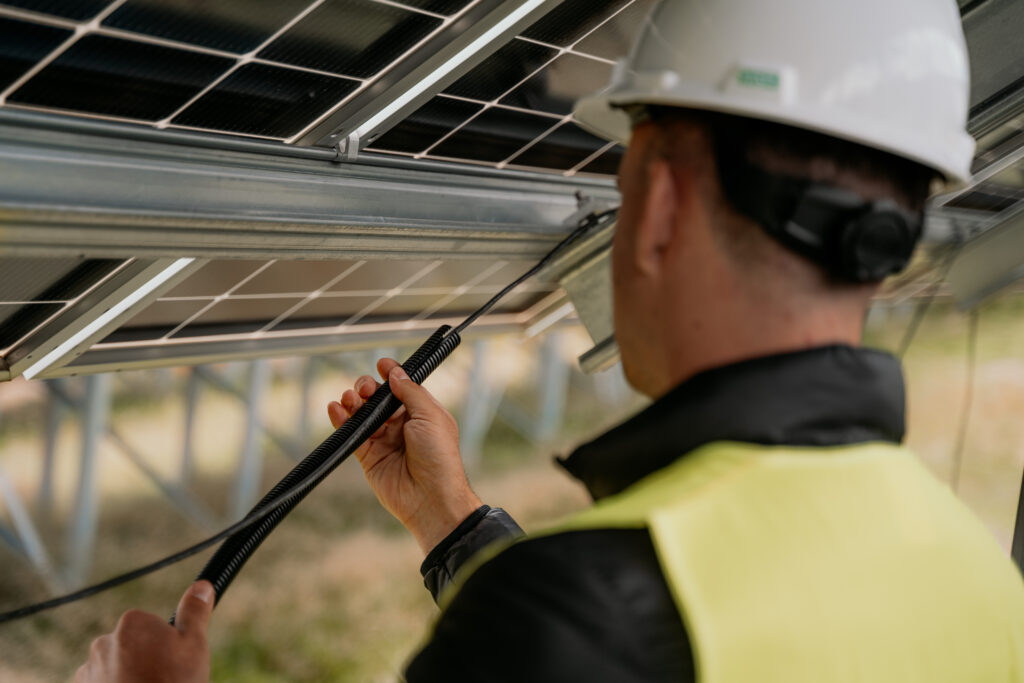

Für den Tauernwindpark fiel die Wahl auf Kabelschutzlösungen von Fränkische. Verbaut wurden hier insgesamt ganze 24.000m der geschlitzten und wiederverschließbaren Kunststoffwellrohre Co-Flex. Die teilbare und wiederverschließbare Konstruktion des Unternehmens aus dem unterfränkischen Königsberg ermöglicht es, die Rohre werkzeuglos um bereits verlegte Kabel zu legen und wie einen Reißverschluss zu verschließen. Dies vereinfachte und beschleunigte die Installation, da ein Teil der Kabel bereits verlegt war. Um auch bei kleinen Durchmessern eine einfache und schnelle Installation zu gewährleisten, steht ein spezielles Einzugswerkzeug zur Verfügung, das entscheidend zum leichten Öffnen dieser Rohre beiträgt. Die ebenfalls verfügbaren Co-Flex-Schellen ermöglichen die Installation an nahezu beliebigen Orten. Auch für Wartungs- und Reparaturarbeiten bietet das System Vorteile: Selbst nach Jahren lassen sich die Rohre problemlos öffnen, demontieren und wiederverwenden, da Teilbarkeit und Wiederverschließbarkeit langfristig erhalten bleiben. Doch die Wellrohre bieten mehr als nur eine einfache Handhabung. Sie bestehen aus einem speziell modifizierten Polypropylen (PP-MOD-BS), sind temperaturbeständig von -40 bis +135°C und widerstandsfähig gegen mechanische Belastungen sowie Nagetierverbiss. Uwe Steinmann von Goldbeck Solar erklärt: "Als Generalunternehmer tragen wir die volle Verantwortung für jedes einzelne Bauteil. Entsprechend legen wir größten Wert auf die Einhaltung von Spezifikationen und die Qualität der verbauten Produkte. Daher wählen wir unsere Partner immer auch mit größter Sorgfalt aus. Und mit Fränkische haben wir die absolut richtige Wahl getroffen."
Bild: Fränkische Rohrwerke
Bild: Fränkische RohrwerkeDas Ergebnis: Nachhaltige Sicherheit und Effizienz
Auf den ersten Blick unscheinbar, leisten Kabelschutzrohre im Tauernwindpark einen entscheidenden Beitrag: Sie sichern die elektrische Infrastruktur und damit die langfristige Verfügbarkeit, Betriebssicherheit und Effizienz der Anlage. Reinhard Füllerer, Bauleiter für das Projekt von Betreiber ImWind, bekräftigt diese Einschätzung: "Der Schutz der Kabel ist an diesem Standort von immenser Bedeutung, da Reparaturen oder Schadensbehebungen in alpiner Höhe immer schwierig sind. Zudem ist die Anlage auf Jahrzehnte ausgelegt und wir müssen uns auf unsere Partner auf allen Ebenen verlassen können."
Energiewende unter extremen Bedingungen
Die hybride Struktur des Tauernwindparks optimiert die Nutzung der Netzanschlüsse, da die Energieeinspeisung gleichmäßiger erfolgt. Das führt zu einem zweistelligen Mehrertrag im Vergleich zu entsprechenden Anlagen im Flachland. Der Erfolg in alpiner Umgebung zeigt eindrucksvoll, wie Energiewendeprojekte auch unter extremen Bedingungen realisiert werden können - und welche Rolle durchdachte Kabelschutzlösungen dabei spielen. Das gelungene Beispiel des Tauernwindparks belegt, dass Wind- und Solarkraft nicht nur im Flachland, sondern auch in alpinen Regionen funktionieren. Mit Blick auf die Energiewende wird die Kombination beider Technologien gerade in solchen Regionen künftig an Bedeutung gewinnen - und erprobte Kabelschutzlösungen werden einen wesentlichen Beitrag dazu leisten. Die Erfahrungen des Tauernwindparks zeigen, wie dieses Wissen auch andernorts genutzt werden kann.
Der hochalpine Tauernwindpark ist ein Pionierprojekt der europäischen Energiewende. Um die Anlage auch unter extremen Bedingungen langfristig sicher und effizient zu betreiben, setzten die Projektpartner auf Spezialisten. Eine entscheidende Rolle spielte dabei die Zusammenarbeit mit Fränkische Rohrwerke, die mit ihren Kabelschutzlösungen für die nötige Langzeitstabilität der parkeigenen Photovoltaikanlagen sorgen.
Bild: Fränkische RohrwerkeKabelschutzlösungen für Solar- und Photovoltaikanlagen
Mit dem Co-flex PP-UV verfügt Fränkische über ein Produkt, das über einen Zeitraum von rund 20 Jahren hohen UV-Schutz garantiert. Das geschlitzte, wiederverschließbare Kunststoff-Wellrohr eignet sich für Neuinstallationen und die nachträgliche Montage im Außenbereich. Die Vorteile auf einen Blick:
3 Hoher UV-Schutz: Beständigkeit über rund 20 Jahre
3 Wiederverschließbar: Einfaches Öffnen und Schließen ermöglicht unkomplizierte Nachinstallation von Leitungen.
3 Robust und flexibel: Beständig gegen Witterungseinflüsse und mechanische Beanspruchung.
3 Schnelle Montage: Geschlitzte Ausführung erspart aufwändiges Einziehen.
- 1
- 2
- 3
- 4
- 5
- 6
- 7
Fränkische Rohrwerke
Dieser Artikel erschien in GEBÄUDEDIGITAL 1 (Februar) 2026 - 26.02.26.Für weitere Artikel besuchen Sie www.gebaeudedigital.de
