Lösungen für die Gebäudeautomation
Dezentrale Intelligenz für Mischkreise
Hohe Energiekosten, gesetzliche Vorgaben und zunehmende Systemkomplexität erfordern vernetzte Lösungen in der Gebäudetechnik. Eine wachsende Rolle spielen dabei intelligente Teilsysteme.
Bild: Grundfos GmbHDie Entwicklung in der Gebäudeautomation geht seit längerem von der zentralen Steuerung hin zu einer verteilten Intelligenz, bei der Teilsysteme Aufgaben der Leittechnik übernehmen.
Bild: Grundfos GmbH
Mischkreis als System
Ein Beispiel ist die Mischkreislösung Mixit von Grundfos. Während Mischkreise üblicherweise aus einzeln ausgelegten Komponenten konstruiert werden, sind bei der All-in-one-Lösung alle Mischkreiskomponenten mit Ausnahme der Sekundärkreispumpe in die Regeleinheit integriert: Kugel- und Rückschlagventil, Schrittmotor, Vortex-, Temperatur- und Drucksensoren sowie eine intelligente Temperaturregelung. Für Auslegung, Installation und Automation bringt eine solche Lösung Vorteile. Statt einzelner Komponenten muss nur noch die Regeleinheit in die Leittechnik eingebunden werden, zumal diese per Funk kabellos mit der passenden Sekundärkreispumpe (Magna3 oder TPE3) kommuniziert und deren Betrieb mitsteuert. Vereinfacht wird die Einbindung durch Konnektivität und App-geführte Inbetriebnahme. Die Regeleinheit ist ab Werk mit RJ45- und RS485-Schnittstellen ausgerüstet. Für die Freischaltung der Feldbusintegration (BACnet/Modbus) ist lediglich ein kostenpflichtiges Software-Upgrade erforderlich, das sich mit der Grundfos Go App über die Bluetooth-Verbindung durchführen lässt. Alternativ kann die Regeleinheit auch ohne Leittechnik per Internetverbindung über eine Cloudlösung des Entwicklers angesteuert werden. Die Inbetriebnahme und Anbindung an GLT bzw. Cloud erfolgt ebenfalls über die App und legt dialoggeführt Parameter wie Anwendung, Ventiltyp, Mischkreistyp, Regelungsart und Eingangsart des Sollwerts fest. Insgesamt ist der Aufwand für die Integration in die Leittechnik rund 30 bis 40 Prozent geringer als bei Mischkreisen mit Einzelkomponenten, so das Unternehmen.
GEG-Anforderungen leichter erfüllen

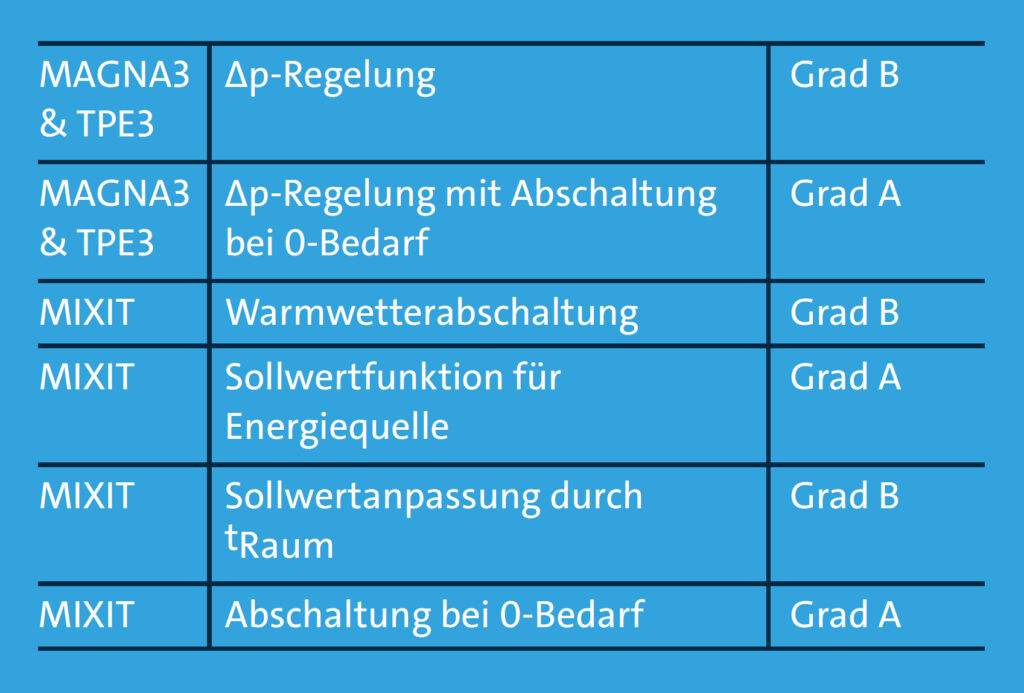

Die integrierte Regelung der Mischkreislösung bietet einen hohen Regelkomfort bei minimalem Energiebedarf. Dazu gehören neben einer komfortablen Temperaturregelung auch fortgeschrittene Funktionen wie Außentemperaturführung, Kalenderfunktion sowie ein einstellbarer Kvs-Wert und Temperaturregler. Mit einem Software-Upgrade lassen sich weitere Funktionen nutzen, etwa ein druckunabhängiger Betrieb, eine Wärmemengenerfassung und verschiedene Begrenzungsfunktionen. Ein weiterer Vorteil für die Automation: Die Regeleinheit stellt der Leittechnik mehr als 100 Datenpunkte zur Verfügung. Dazu gehören etwa Vor- und Rücklauftemperaturen, Durchfluss (Kvs-Wert), Temperaturkurve und zahlreiche weitere Daten von Pumpe und Mischer. Sie bietet damit mehr Möglichkeiten als herkömmliche Lösungen, um den Betrieb des Mischkreises zu überwachen und zu optimieren. Genutzt werden können die Daten über die Leittechnik, die Grundfos Cloudlösung oder in der Kombination aus beidem, z.B. mit der Grundfos Cloud API. Intelligente Regelung, Funktionalität und Transparenz von Betriebsdaten bieten beste Voraussetzungen, die novellierten GEG-Anforderungen mit geringerem Aufwand zu erfüllen. Die in § 71A geforderte Energieüberwachung z.B. lässt sich mit der integrierten Wärmemengenerfassung der Regeleinheit leicht realisieren. Die Mixit-Funktionen Warmwetterabschaltung und Sollwertanpassung durch die Raumtemperatur ermöglichen eine Automatisierung Grad B, die Abschaltung bei Null-Bedarf und die Sollwertfunktion für die Energiequelle sogar Grad A. Insbesondere letztere ist eine praktische Funktion, mit der sich der Wärme- bzw. Kälteerzeuger direkt durch den Mischkreis führen lässt. Dabei wird über den Analogausgang der Regeleinheit oder über die Feldbusschnittstelle ein bedarfsabhängiger Temperatur-Sollwert für die Energiequelle ausgegeben, damit der Mischkreis mit der optimalen Temperatur versorgt wird und Energieverluste reduziert werden. Bei mehreren Mischkreisen können die Regeleinheiten zudem zu einer Kaskade zusammengeschlossen werden, um den Wärme- bzw. Kältebedarf zwischen den Einheiten abzugleichen und energiesparend zu versorgen.
Mehr Funktionen, weniger Aufwand
Dedizierte Steuerungen, die als System im System arbeiten, können einer herkömmlichen Automatisierung überlegen sein. Konfigurierbare Subsysteme mit spezifischen Aufgaben bieten im Vergleich zu herkömmlichen Automatisierungslösungen einen erweiterten Funktionsumfang, ermöglichen einen effizienteren Betrieb und reduzieren die Komplexität der Lösung. Die Mischkreislösung Mixit ist dafür ein Beispiel. Sie kann die Arbeit von Planern, Anlagenbauern und EMSR-Technikern vereinfachen und bietet Voraussetzungen für die Steuerung über eine Leittechnik oder Cloudlösungen des Unternehmens.
Hohe Energiekosten, gesetzliche Vorgaben und zunehmende Systemkomplexität erfordern vernetzte Lösungen in der Gebäudetechnik. Eine wachsende Rolle spielen dabei intelligente Teilsysteme.
Bild: Grundfos GmbHDie Entwicklung in der Gebäudeautomation geht seit längerem von der zentralen Steuerung hin zu einer verteilten Intelligenz, bei der Teilsysteme Aufgaben der Leittechnik übernehmen.Bild: Grundfos GmbH
Grundfos GmbH
Dieser Artikel erschien in GEBÄUDEDIGITAL 2 (April) 2026 - 09.04.26.Für weitere Artikel besuchen Sie www.gebaeudedigital.de
