Steuerschrank für Kryopumpe
Kein Standard war robust genug
Im internationalen Forschungsprojekt Iter entsteht in Südfrankreich der weltweit größte Fusionsreaktor. Ziel ist die Gewinnung sauberer Energie durch die Verschmelzung von Wasserstoffkernen zur langfristig emissionsfreien Stromerzeugung. Am Projekt sind 35 Nationen beteiligt. Das für die Kernfusion erforderliche Vakuum, dessen Druck nahezu der Leere des Weltraums entspricht, lässt sich nicht allein mit mechanischen Pumpen erzeugen. Daher kommen zusätzlich mehrere Kryopumpensysteme mit spezieller Regeltechnik zum Einsatz. Herkömmliche Steuerungssysteme konnten den extremen Bedingungen des Tokamak-Reaktors jedoch nicht standhalten. Die Lösung entwickelte das Unternehmen Konstandin, das bereits acht Pneumatik-Großzylinder für die Kryopumpen lieferte.

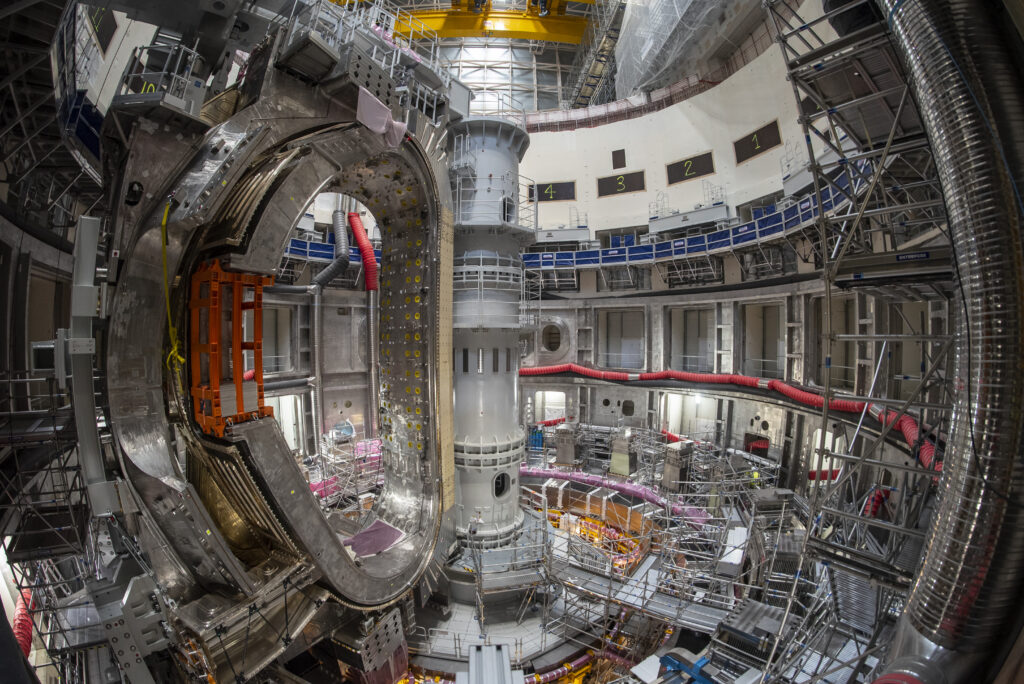

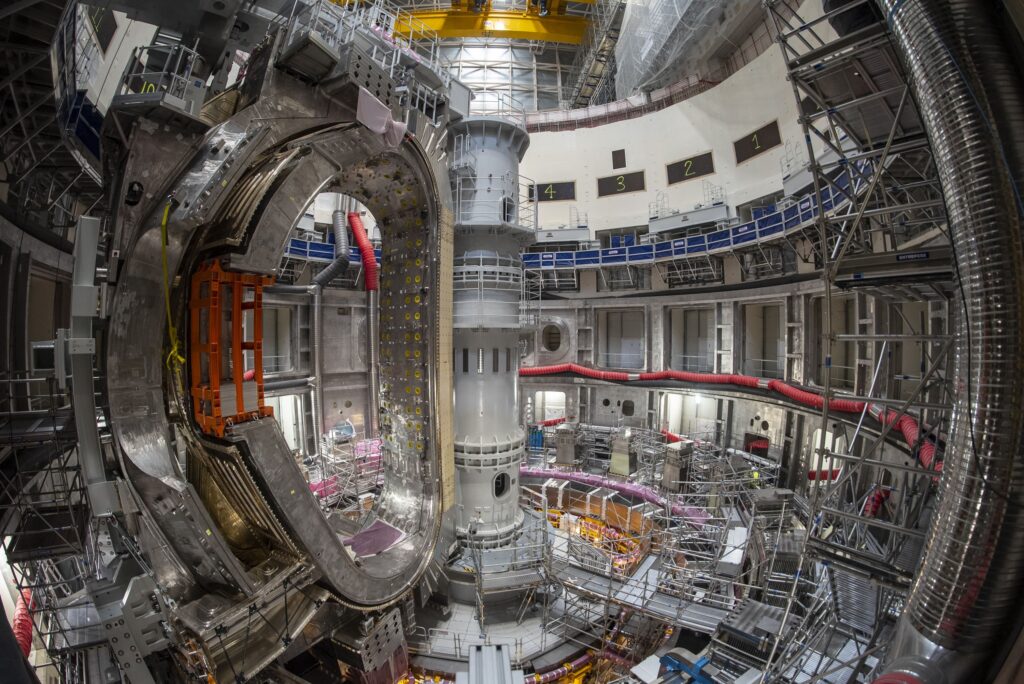

Bild: ITER/EJF RicheIn Kooperation mit RI Research Instruments und der Iter Organisation entstand ein weltweit einzigartiger Pumpensteuerungsschrank, der die groß dimensionierten Einlassventile mit einem Durchmesser von fast 1.000 Millimetern präzise mit einem Ventilspiel von unter 1mm regelt und den hohen Anforderungen an Magnetfeld-, Strahlungs-, Wärme- und Vibrationsbeständigkeit genügt. "Bei Iter gibt es keine Standardlösungen, jedes Bauteil muss eigens entwickelt werden", erklärt Mathias Kraft, Leitung Konstruktion und Technik bei Konstandin. Der Satz bringt die Anforderungen an das neue Projekt auf den Punkt. Denn für die Steuerung der Kryopumpen war eine Konstruktion notwendig, die nicht nur zuverlässig arbeitet, sondern unter Umgebungsbedingungen funktioniert, die weltweit einzigartig sind. Iter steht für International Thermonuclear Experimental Reactor und gilt als das ambitionierteste Energieprojekt der Gegenwart. In dem Tokamak-Reaktor sollen künftig Temperaturen entstehen, die höher sind als im Inneren der Sonne. Um diese kontrollierbar zu halten, ist ein hocheffizientes Vakuumsystem unverzichtbar. Sechs Kryopumpen übernehmen die Aufgabe, die beim Fusionsprozess entstehenden Gase abzusaugen. Für diese Pumpen war jedoch kein passendes Steuerungssystem verfügbar.
Bild: Konstandin GmbH
Bild: Konstandin GmbHPneumatischer Steuerschrank gewährleistet ausfallsichere Regelung der Kryopumpenventile
Der Steuerschrank arbeitet als pneumatische Steuereinheit und kommt nahezu ohne elektronische Komponenten aus, wodurch er auch in einer Umgebung mit starker Strahlung zuverlässig und ausfallsicher funktioniert. Geregelt wird er von einer extern positionierten SPS-basierten Steuerung außerhalb der Strahlungszone. Leitungen führen die Steuerluft zu größeren Ventilen, die den Kolben des Einlassventils antreiben und in wenigen Sekunden 80 Liter Druckluft verdrängen. Das System ermöglicht schnelles Öffnen und Schließen, präzise Zwischenstellungen und Notstopps. Über spezielle Ventilschaltungen lassen sich unterschiedliche Geschwindigkeiten realisieren, während eine Leckkompensation Druckverluste automatisch ausgleicht. Die doppelt ausgeführten Sicherheitsventile gewährleisten eine sichere Entlastung bei Überdruck und selbst kleine Druckdifferenzen werden erkannt und ausgeglichen. Das System ist vollständig verrohrt, um langfristig sicher zu arbeiten. Schlauchverbindungen, die in dieser Umgebung nicht zulässig wären, wurden vermieden. Edelstahlrohre widerstehen Vibrationen und Temperaturschwankungen und garantieren volle Dichtigkeit. Bei der kompakten Gehäusegröße von 600 × 600 Millimetern musste die Anordnung exakt geplant werden, sodass jede Verschraubung funktional und jede Leitung zugänglich bleibt. Strenge Materialvorgaben verboten fluorhaltige Stoffe und Standarddichtungen; spezielle Materialien für Ventile, Sensoren und Verschraubungen wurden geprüft, freigegeben oder eigens gefertigt. Konstandin koordinierte den gesamten Prozess eng mit den Zulieferern und dokumentierte jedes Detail qualifiziert.
Bild: ITERSteuerschrank hat alle Prüfanforderungen in der Testanlage gemeistert
"Das Iter-Projekt stellte außergewöhnliche Anforderungen an uns, die weit über den klassischen Anlagenbau hinausgingen. Alle Schritte, Bauteile und Verbindungen mussten geprüft, dokumentiert und freigegeben werden. Besondere Schwerpunkte lagen auf Vibrationsbeständigkeit, Temperaturfestigkeit, seismischer Stabilität und elektromagnetischer Unempfindlichkeit", erläutert Kraft. In den Portzellen können Magnetfelder von bis zu einem halben Tesla auftreten, was die Materialwahl stark einschränkte. Die Montage in den beengten Portzellen war herausfordernd. In mehreren Entwicklungsschleifen optimierte das Team das Schrankdesign, sodass alle Komponenten Platz fanden und gleichzeitig robust, wartungsfreundlich platziert und funktionssicher waren. Verfügbarkeitsprobleme einzelner Bauteile erforderten die Auswahl und Prüfung alternativer Komponenten, die denselben Sicherheits- und Materialstandards entsprachen. Ein weiterer Schwerpunkt war die Fluorfreiheit der Materialien, da herkömmliche Dichtungen und Schläuche unter Strahlung instabil werden könnten. Spezielle Metalldichtungen stellen eine zuverlässige Abdichtung sicher. Während der Entwicklungsphase wurden neue Bauteilvarianten flexibel integriert, wodurch das Steuersystem weiter optimiert werden konnte. In der Kryogen-Testanlage wurden die realen Bedingungen des Tokamaks simuliert und der Steuerschrank geprüft. Er arbeitete präzise, reagierte stabil auf Druckänderungen und bestand alle Belastungstests ohne Leckagen oder Fehlfunktionen. Die Spezifikationen für den Bau und die Testvorgaben des Steuerschrank-Prototypen wurden von Colbalt Atlantis, Konstrukteur bei Iter, entwickelt. Die Zuverlässigkeit und Robustheit der Anlage konnte vollständig bestätigt werden. "Die Bedienung der Einlassventile erfolgte exakt, die Sicherheitssysteme reagierten wie geplant und die Steuerung gilt nun als qualifiziert", so Guim Pallas, ACS (Actuator Control System) Responsible bei Fusion For Energy, der europäischen Agentur für das Iter-Project. Dieses Ergebnis kann deshalb auch als Beweis für die Leistungsfähigkeit deutschen Ingenieurwesens, auch unter extremen Bedingungen hochwertige Lösungen zu entwickeln, angesehen werden.
Steuerschrank stellt präzise Kryopumpenregelung und stabilen Betrieb sicher
Mit der Auslieferung der Steuerschränke in 2025 ist ein weiterer Meilenstein im Aufbau des Iter-Reaktors erreicht. Die geprüften Anlagen sind bereit für die Integration in den Tokamak-Reaktor, die bis 2029 abgeschlossen sein soll. Ein wesentlicher Faktor für das Gelingen des Projektes war, dass die Zusammenarbeit zwischen den Projektpartnern funktionierte. Für die Betreiber bedeutet der Steuerschrank vor allem Sicherheit und Zuverlässigkeit. Die Kryopumpen werden exakt gesteuert, jede Bewegung des Einlassventils ist präzise zu kontrollieren und Druckunterschiede sofort auszugleichen. Die Erfahrungen aus dem Iter-Projekt fließen bereits in neue Entwicklungen ein. "Wir haben bereits innerhalb des Projektes weitere Aufträge zur Entwicklung spezieller Zylinder von Iter erhalten. Von dem hier erzielten Knowhow werden zukünftig auch andere Kunden aus Bereichen wie der Energietechnik sowie der Luft- und Raumfahrt bei der Entwicklung neuer Anwendungen profitieren", so Kraft.
