Robuste Netzgeräte, Redundanz und Pufferung
Ungeplante Stillstände vermeiden
Stromversorgungen übernehmen im Schaltschrank eine zentrale Aufgabe: Sie versorgen Steuerungen, Sensorik, Kommunikationstechnik und weitere Verbraucher zuverlässig mit Energie. Bei der Auswahl stehen häufig Kennwerte wie Ausgangsspannung, Ausgangsstrom, Wirkungsgrad oder Baugröße im Vordergrund. Für die langfristige Verfügbarkeit einer Anlage reicht diese Betrachtung jedoch nicht aus. In der Praxis entstehen Störungen häufig durch dynamische Lastspitzen, Umgebungseinflüsse oder kurze Versorgungsunterbrechungen. Diese Faktoren sollten deshalb bereits bei der Auslegung des Versorgungskonzepts berücksichtigt werden.
Bild: FEAS GmbHViele industrielle Verbraucher verhalten sich im Einschaltmoment anders als im Dauerbetrieb: Magnetventile, Schütze, Motorstarter oder kapazitive Lasten können kurzzeitig deutlich höhere Ströme aufnehmen als im Durchschnittsbetrieb. Fehlen ausreichende Leistungsreserven, kann es zu Spannungseinbrüchen kommen, die Kommunikationsstörungen, Fehlermeldungen, Neustarts von Steuerungen oder das Abschalten einzelner Anlagenteile verursachen. Für die Auslegung ist daher nicht nur die Summe der Dauerströme entscheidend, sondern auch das Verhalten der Verbraucher beim Einschalten und bei Lastwechseln. Stromversorgungen sollten deshalb kurzzeitige Überlasten sicher beherrschen und auch bei dynamischen Lastwechseln eine stabile Ausgangsspannung bereitstellen.
Bild: FEAS GmbH
Bild: FEAS GmbHUmgebungsbedingungen werden oft unterschätzt

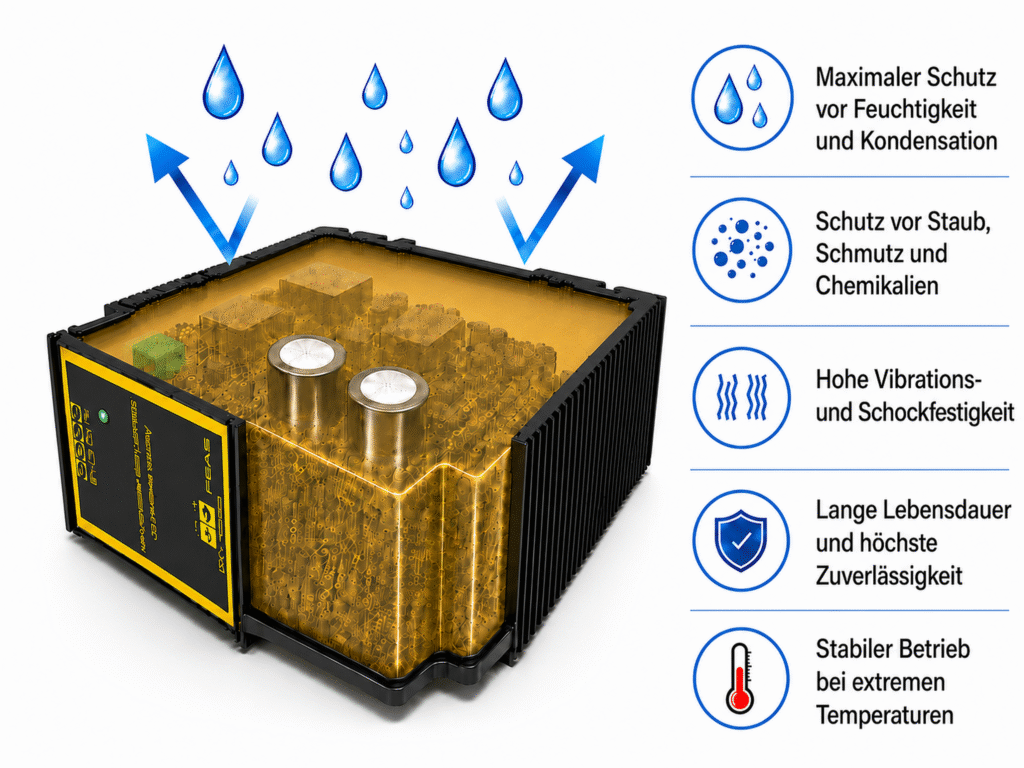

Viele Schaltschränke stehen nicht in ideal klimatisierten Produktionsumgebungen. Außenanlagen, Verkehrssysteme, Energieverteilungen, Telekommunikationsstandorte, Containerlösungen oder Anwendungen im Schiffbau stellen deutlich höhere Anforderungen an die installierten Komponenten. Dort wirken klimatische, mechanische und zum Teil korrosive Belastungen dauerhaft auf die Elektronik ein. Die Folgen zeigen sich häufig erst nach längerer Betriebszeit - etwa durch schleichende Alterung, sinkende Zuverlässigkeit oder sporadische Störungen. Für den Schaltschrankbau bedeutet das: Neben den elektrischen Daten sind mechanische Robustheit, thermische Reserven und ein wirksamer Schutz der Elektronik entscheidend. Vollständig vergossene Stromversorgungen setzen genau an diesem Punkt an. Der Verguss schützt die Baugruppen dauerhaft vor Feuchtigkeit, Staub, Kondensation und korrosiven Einflüssen. Gleichzeitig stabilisiert er die Elektronik mechanisch und erhöht die Widerstandsfähigkeit gegenüber Schock- und Vibrationsbelastungen.
Bild: Feas GmbHFehler vermeiden statt nur diagnostizieren
Diagnosefunktionen helfen, Störungen schneller zu erkennen und Stillstandzeiten zu reduzieren. Die grundsätzliche Frage bleibt jedoch: Wie lässt sich verhindern, dass kritische Zustände überhaupt entstehen? Ein robustes Versorgungskonzept setzt deshalb umfassender an: bei ausreichenden Leistungsreserven, dem Schutz vor Umgebungseinflüssen, geeigneten Meldefunktionen und der Überbrückung kurzer Versorgungsausfälle. Für viele Anwendungen genügt die Übertragung wesentlicher Betriebszustände an die elektronischen Steuerungseinrichtungen. Status- und Störmeldungen über verschleißfreie Halbleiterrelais lassen sich ohne zusätzliche Kommunikationsinfrastruktur einfach einbinden und bleiben auch über lange Anlagenlaufzeiten hinweg kompatibel.
Bild: Feas GmbHVerfügbarkeit durch Redundanz und Pufferung erhöhen

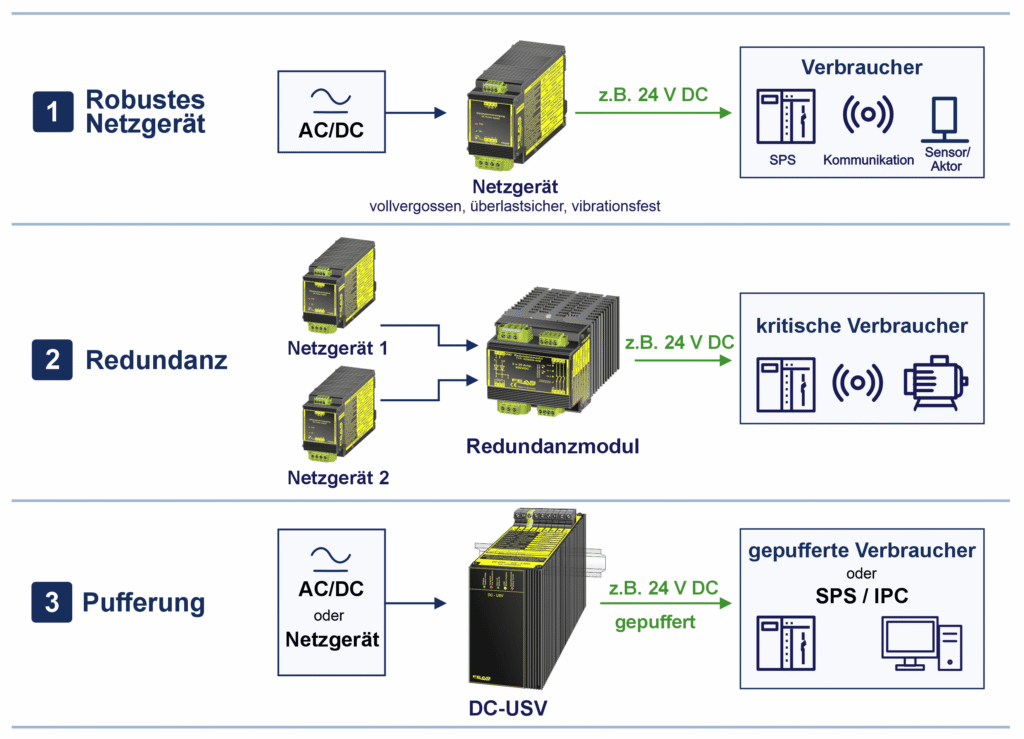

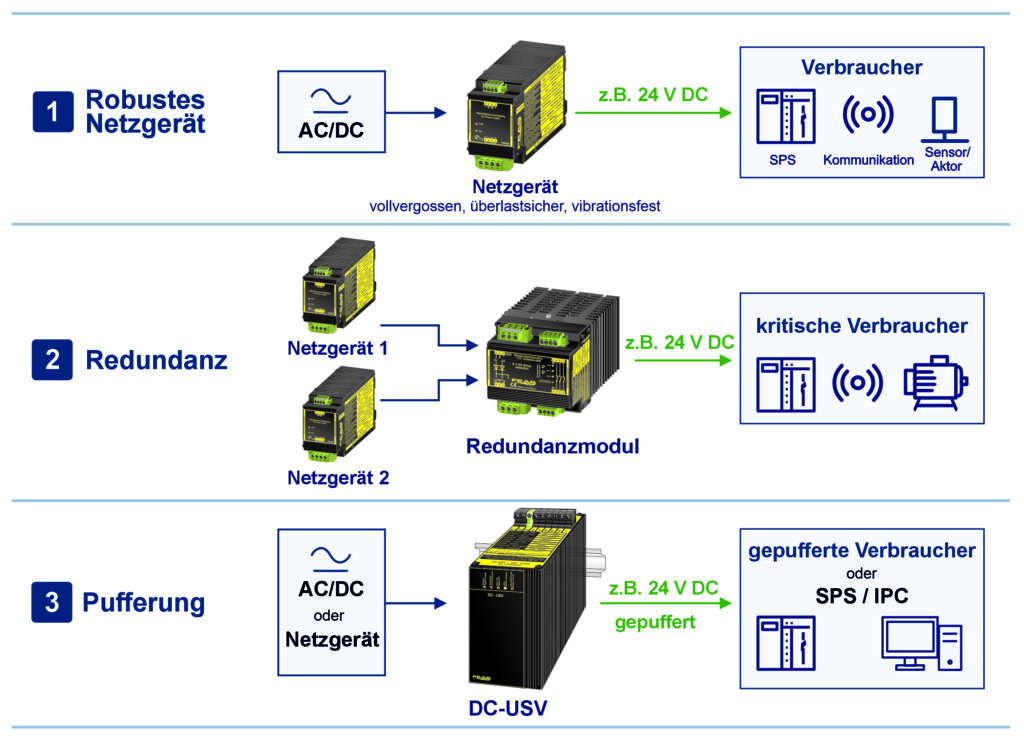

In kritischen Anlagenbereichen reicht ein einzelnes Netzgerät oft nicht aus. Redundanzmodule ermöglichen den parallelen Betrieb mehrerer Stromversorgungen und halten die Versorgung auch dann aufrecht, wenn ein Gerät ausfällt. DC-USV-Systeme überbrücken kurze Netzausfälle und verhindern das unkontrollierte Abschalten von Steuerungen, Industrie-PCs oder Kommunikationssystemen. Besonders bei hohen Anforderungen an Prozesssicherheit und Datenintegrität kann eine gepufferte Gleichstromversorgung entscheidend dazu beitragen, Störungen kontrolliert zu beherrschen. So entsteht aus Netzgerät, Redundanz und Pufferung ein Versorgungskonzept, das auch bei schwierigen Einsatzbedingungen zuverlässig arbeitet.
Bild: Feas GmbHPraxisgerechte Umsetzung mit robusten Stromversorgungen

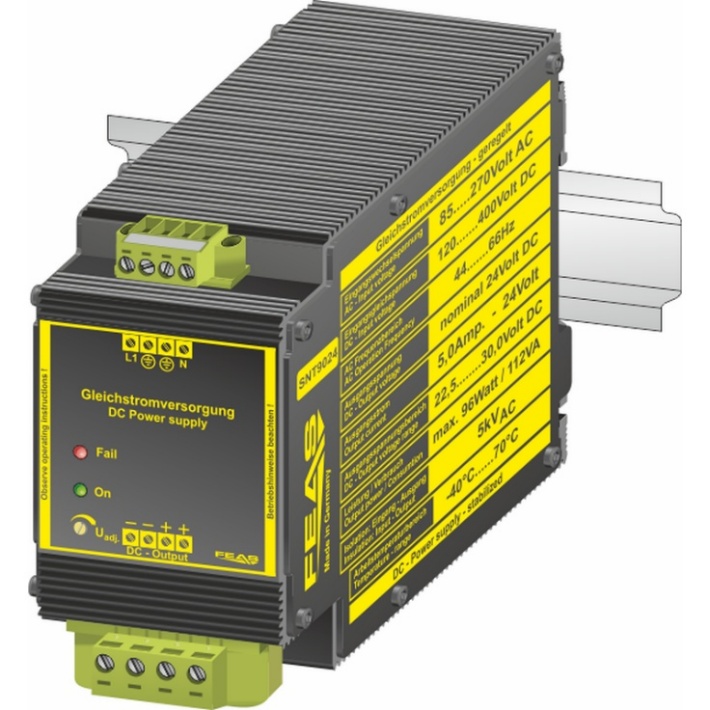

Die Firma Feas setzt dieses Konzept in ihrem Produktprogramm um. Das Portfolio umfasst robuste Industrienetzteile, Redundanzmodule sowie kompakte DC-USV-Module für schaltschrankinterne und gerätenahe Versorgungskonzepte - je nach Ausführung auch mit kabelgebundenem Anschluss und hoher Schutzart. Die Stromversorgungen sind vollständig vergossen ausgeführt und damit für den Einsatz unter hohen mechanischen, thermischen und klimatischen Belastungen konzipiert. Je nach Baureihe stehen zudem weite Temperaturbereiche, hohe Überlastreserven sowie Varianten für AC- und DC-Versorgungsnetze zur Verfügung. Status- und Störmeldungen über verschleißfreie Halbleiterrelais lassen sich einfach in SPS- und Leitsysteme einbinden.
Fazit
Anlagenverfügbarkeit beginnt nicht erst bei der Diagnose eines Fehlers. Sie entsteht bereits bei der Auswahl und Auslegung der Stromversorgung. Wer Lastspitzen, Umgebungseinflüsse und kurze Versorgungsausfälle frühzeitig berücksichtigt, reduziert das Risiko ungeplanter Stillstände deutlich. Für den Schaltschrankbau bedeutet das: Eine robuste Stromversorgung ist ein wesentlicher Bestandteil des Verfügbarkeitskonzepts. Leistungsreserven, Schutz gegen Umwelteinflüsse sowie geeignete Redundanz- und Pufferlösungen bilden die Grundlage für einen langfristig sicheren und wirtschaftlichen Anlagenbetrieb.
Stromversorgungen übernehmen im Schaltschrank eine zentrale Aufgabe: Sie versorgen Steuerungen, Sensorik, Kommunikationstechnik und weitere Verbraucher zuverlässig mit Energie. Bei der Auswahl stehen häufig Kennwerte wie Ausgangsspannung, Ausgangsstrom, Wirkungsgrad oder Baugröße im Vordergrund. Für die langfristige Verfügbarkeit einer Anlage reicht diese Betrachtung jedoch nicht aus. In der Praxis entstehen Störungen häufig durch dynamische Lastspitzen, Umgebungseinflüsse oder kurze Versorgungsunterbrechungen. Diese Faktoren sollten deshalb bereits bei der Auslegung des Versorgungskonzepts berücksichtigt werden.
Bild: FEAS GmbHViele industrielle Verbraucher verhalten sich im Einschaltmoment anders als im Dauerbetrieb: Magnetventile, Schütze, Motorstarter oder kapazitive Lasten können kurzzeitig deutlich höhere Ströme aufnehmen als im Durchschnittsbetrieb. Fehlen ausreichende Leistungsreserven, kann es zu Spannungseinbrüchen kommen, die Kommunikationsstörungen, Fehlermeldungen, Neustarts von Steuerungen oder das Abschalten einzelner Anlagenteile verursachen. Für die Auslegung ist daher nicht nur die Summe der Dauerströme entscheidend, sondern auch das Verhalten der Verbraucher beim Einschalten und bei Lastwechseln. Stromversorgungen sollten deshalb kurzzeitige Überlasten sicher beherrschen und auch bei dynamischen Lastwechseln eine stabile Ausgangsspannung bereitstellen.Bild: FEAS GmbH
FEAS GmbH
