Details

Der IPC setzt sich durch seinen skalierbaren Leistungs­umfang vom Wettbewerb ab. Sowohl Rechenleistung als auch Art und Anzahl der Interfaces bieten viele Möglichkeiten zur individuellen Anpassung.

Skalierbare Leistung für maximale Flexibilität
Die Taktfrequenzen reichen aktuell von 600 MHz mit einem Intel Celeron M bis 2× 2,16 GHz mit einem Intel Core 2 Duo. Je nach verwendetem Board kommen bis zu 4 GB DDR RAM zum Einsatz; so sind auch rechen­intensive Aufgaben mühelos möglich. Als stromsparende Variante kann ein Intel Atom Prozessor eingesetzt werden.

Gemacht für raue Umgebungen
Die eingesetzten SATA Festplatten sind für den 24/7 Dauerbetrieb freigegeben und optional mit einem erweiterten Temperatur­bereich verfügbar. In sehr rauen Umgebungen können auch Solid State Disks (SSD) ohne jegliche rotierende Teile verbaut werden, um auch bei sehr anspruchs­vollen Anwendungen höchste Betriebs­sicherheit zu garantieren.

Vielzahl von Standardschnittstellen im kompakten Design

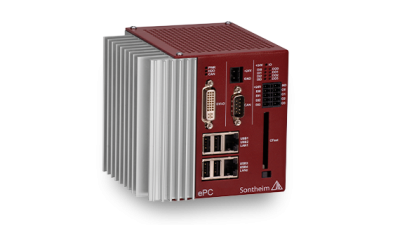

Der IPC-4 besitzt sechs USB 2.0, zwei Gigabit Ethernet (10/100/1000 BaseT), zwei serielle Schnittstellen, einen DVI- und einen VGA-Anschluss.Zusätzlich ist ein CF Slot implementiert. Die hohe Industrietauglichkeit zeigt sich auch in der Anordnung der Anschlüsse. Verkabelung ist lediglich auf der Frontplatte zu finden. Die Seitenteile sind den Lüftern und Luftauslässen vorbehalten. Jeweils oben und unten befinden sich Kühlrippen für ein Maximum an Performance.

Links = Standard, Rechts = Individualität
Die Modulbauweise ermöglicht kunden­spezifische Erweiterungen je nach Art des Einsatzes. Beim IPC-4 wird das mithilfe von PCI104 und PC104+ Karten realisiert. So wird der IPC-4 zum Spezialisten für verschiedenste Anwendungen: CAN, FireWire, digitale und analoge Ein- und Ausgänge, Framegrabber und viele weitere Funktionen.

32 KB batteriegepuffertes ZERO-RAM
In diesem RAM können Variablen zur Laufzeit zwischengespeichert werden, damit sie auch nach einem Systemausfall noch verfügbar sind.

Rechnerbeschreibung

Produktname
IPC-4
Einsatz
Steuerung, Regeln, mobiler Einsatz, Messwerterfassung, HMI, Embedded System, Visualisierung, Prozessführung, Gebäudeautomation;
Gehäusetyp
Box-PC; DIN-Schienengehäuse; Kompaktgehäuse; Kompaktgehäuse, Wandmontage, tragbares Gerät (kg), Pulteinbau, Box-PC
Gehäuseart
Box-/Book/Kompakt-PC-Gehäuse
Gehäusematerial
Aluminium
Kundenspezifische Gehäuse möglich
Touchscreen
kein
Montageart
DIN-Schienenmontage
Breite
121 mm
Höhe
244 mm
Tiefe
95
CPU-Board
Embedded CPU Board
Prozessor/Prozessoren
600 MHz Intel Celeron M bis 2x 2,16 GHz Intel Core2Duo, auch Intel Atom verfügbar.
PC-Bus Zugriff
aktiv
Bussystem
PC/104
Arbeitsspeichergröße Grundausstattung
256
Arbeitsspeichergröße Maximalausstattung
4 GB
Speichertyp
DIMM
Massenspeicher
HDD (SATA / IDE)
Festplattengröße Grundausstattung
80
Festplattengröße Maximalausstattung
500
Nichtrotierende Massenspeicher serienmäßig
Nichtrotierende Massenspeichergröße ab
128
Maximale nichtrotierende Massenspeichergröße
16384
Zugang zu den Schnittstellen
Front
Anzahl freier Steckplätze für PC/104-Karten
2
Netzteilleistung
120
Spannungsversorgung DC min.
18.8
Spannungsversorgung DC max.
28.8
Redundante Stromversorgung
Integrierte Unterbrechungsfreie Stromversorgung

Onbord-Schnittstellen in Grundausstattung

Grafikchip
Grafikspeichergröße
224
Maximale Auflösung
1600 x 1200
Farbenanzahl
32-Bit
DVI
Ethernet
2
USB
6
seriell
2
PCMCIA
Firewire
IrDA
Gameport
Soundkartenschnittstellen
Feldbusse onboard
CAN, EtherCAT

Industrietauglichkeit

Integrierte Digitaleingänge
8
Integrierte Digitalausgänge
8
Integrierte Analogeingänge
4
Integrierte Analogausgänge
4
Schutzart Front
IP20
Gehäuseschutzart (IP xx)
IP20
Arbeitsbereich von
0 °C
Arbeitsbereich bis
45
Optionaler Arbeitsbereich von
-20
Optionaler Arbeitsbereich bis
65
Temperaturgrenze einstellbar
Kühlung erfolgt intern/extern
intern
Lüfterloser Betrieb möglich
Lüfterdrehzahl geregelt
Prüfungen (GS/DIN/VDE)
CE, GL

Peripherie

Integrierter oder separater Monitor
separat
Monitortypen
TFT; TFT, Touch, CRT
Maße des Monitors (von .. bis ..)
6 bis 24
Maximale vertikale Displayauflösung
0
Art der integrierten Tastatur bzw. keine
keine
Andere Frontbedienelemente
Funktionstasten

Zusatzeinrichtungen zur Überwachung/Diagnose

Watchdog für den Bootvorgang
Watchdog für laufenden Betrieb
Überwachung der Gesamtspannung
Überwachung Karten-Einzelspannung
Überwachung der Temperatur
Überwachung von Netzwerkzugriffen
Diagnose/Statusanzeige
Betriebsstundenzähler

Service

Gewährleistungsdauer
24 Monate
Nachlieferung von Originalteilen (garantierter Zeitraum) in Jahren
auf Anfrage
Geografische Reichweite des Service
weltweit
Betriebssystem-Support
Windows 98, 2000, XP, XP Embedded, Vista, 7, CE, Linux, QNX und weitere a.A.

Firma

Sontheim Industrie Elektronik GmbH
